DC 1000V qoruyucu sahibi

Soutya'dan SYF5-DC 1000V Sigorta sahibi, CE sertifikatı ilə etibarlı qorunma təklif edir. Bu gün rəqabətçi bir kotirovka üçün bizimlə əlaqə qurun!, Çin istehsalı olan istehsalçısı Zhejiang Soutya Yeni Energy MMC, 1000 V DC, 2-32, günəş kombineri qutusu üçün 20 ka qırılma qabiliyyəti təmin edir.
Əsas xüsusiyyətlər
Yüngül göstərici, sigorta teli vəziyyətini açıq şəkildə bilin.
Sapı açın, bu, sigorta telini əvəz etmək asandır, yuxarıya çəkilə bilər.
Rivet Plus ultrasəs qaynaq daha möhkəm, məftillər parçalanmır.
PV birləşən qutusunda tətbiq.

Sorğu göndərin

Məhsul təsviri

Soutya'dan SYF5-3DC 1000V Sigorta sahibi, CE sertifikatı ilə etibarlı qorunma təklif edir. Bu gün rəqabət titrəməsi üçün bizimlə əlaqə saxlayın! Çin istehsalçısı Zhejiang Soutya New Energy MMC-dən 1000 V DC, 2-32 A, 20 KA-nın 3-15 kVt yaşayış sistemidir kombinator qutusu.

Xarakteristika

SYF5 Series Seriarası Sigorta Shell, yüksək ərimə nöqtəsi pa66 materialından hazırlanmışdır Təhlükəsiz və daha etibarlı.
Fusebimli Core, təmiz gümüş hesabatdan hazırlanmış dəyişən bir çarpaz bölmədir yüksək güclü çinidən hazırlanmış ərimə borusunda kapsullan. Ərimə boru kimyəvi cəhətdən yüksək təmizlik kvars qum və xüsusi ilə doldurulur qövs söndürmə mediası kimi kimyəvi maddələr. Ərimənin iki ucu var spot qaynaqla son papaqlara möhkəm qoşuldu.

Tətbiq ssenariləri

1.Sidedial Rooftop PV (3-15 kw)

Bir faza 5-10 kVt və ya üç mərhələli 10-15 kVt üçün 1000 v dc simli qutulara uyğundur sistemlər; 10.3 × 38 mm sigorta bağlantıları ümumi 6-25 simli sigortası uyğun gəlir.

2.Small-karport və balkon günəş dəstləri

1000 V reytinqi 450 W modulunun 2-4 simasını əhatə edir; Kompakt 1p izolyatoru saxlayır Modullar altında quraşdırılmış plastik IP65 korpusundakı yer.

3.Hamehold hibrid inverter-batareya sxemləri

Təcrid edir 5-10 kVt hibrid bölmələri; 20 ka qırılma batareyanın qısa nöqsanları idarə edir.

4.Domestic EV AC şarj cihazları (7-11 kVt)

Şarj cihazları daxili 800 V DC PFC avtobusundan istifadə edərkən, SYF5-32P texniki xidmət göstərir DC link kondensatoru qarşısında izolyasiya.

5.Low-Power DC İşıqlandırma / Bağça mikro ızgaraları

Kiçik PV dirəkləri ilə qidalanan 380 v / 750 v dc bağ və ya küçə işığı avtobusunu qoruyur; PA66 Mənzil Xarici -40 ° C-yə qədər +90 ° C-yə qədərdir.

Texniki parametr

Model	SYF5-32P
Qütblərin sayı	1p
Standarta görə	IEC60269-1 IEC60269-6


TƏKLİF EDİLMİŞ HOOLTAGE UE VDC	1000Vdc
Bir cərəyan	2-32a
Qırılma qabiliyyəti ka	20 ka
Qoruma səviyyəsi	IP20
Mzing mm²	1-10mumu
Əməliyyat temperaturu	-40 ℃ ~ + 90 ℃

Hündürlük	≤2000m
Nisbi rütubət	+ 20 ℃, ≤90% + 30 ℃, ≤80% + 40 ℃, ≤70%

Quraşdırma mühiti	Əhəmiyyətli bir titrəmə və şok yoxdur

Quraşdırma kateqoriyası	III sinif

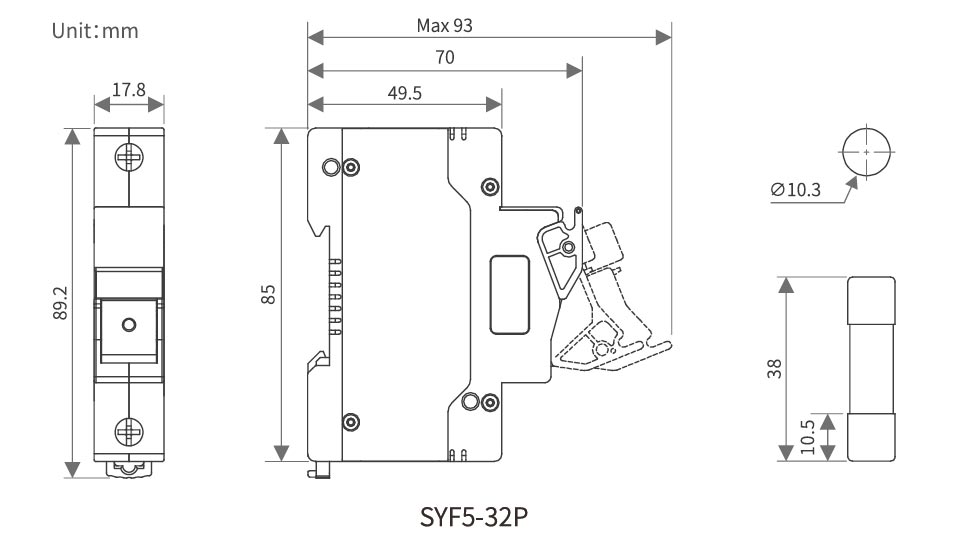

Görünüş və quraşdırma ölçüləri

DC 1000V Fuse Holder

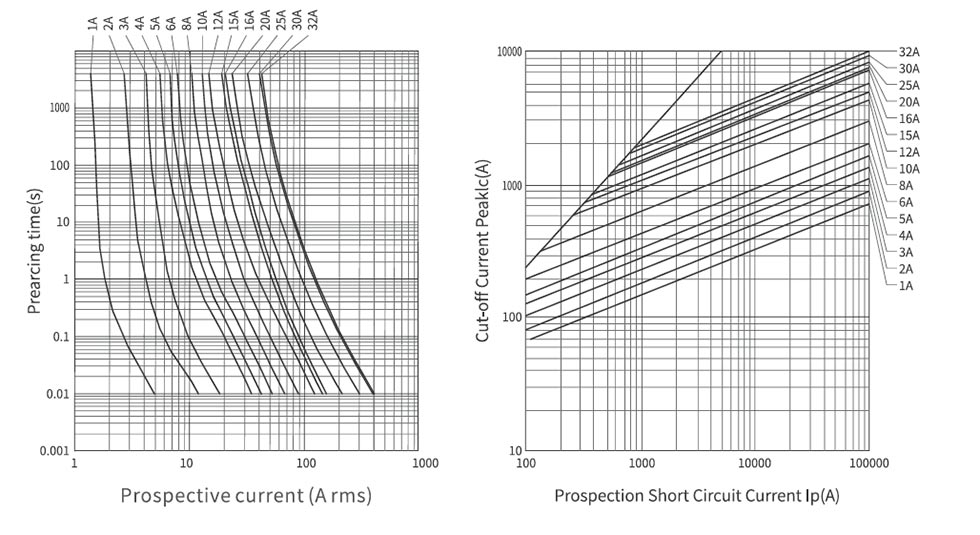

DC məftil diaqramı

DC 1000V Fuse Holder

Sigorta nüvəli ölçüsü (mm)	Rated Cari (A)	Qiymətləndirilmiş gərginlik (v)	Güc itkisi		Joule inteqral
			Güc itkisi		Joule inteqral
			0.7in (w)	1.01n (W)	Qövs ön joule inteqral (A²s)	Ümumi ərimə inteqral i²t (A²s)
			0.7in (w)	1.01n (W)	Qövs ön joule inteqral (A²s)	Ümumi ərimə inteqral i²t (A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3 × 38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3 × 85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3 × 85	4	1500	1.69	3.19	8	14
10.3 × 85	5	1500	1.71	3.22	11	22
10.3 × 85	6	1500	1.73	3.25	15	30
10.3 × 85	8	1500	1.79	3.36	9	35
10.3 × 85	10	1500	1.99	3.74	10	98
10.3 × 85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3 × 85	16	1500	2.69	5.06	16	190
10.3 × 85	20	1500	3	5.65	34	400
10.3 × 85	25	1500	4.11	7.7	80	600
10.3 × 85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14 × 85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
