DC 1500V qoruyucu tutucu

Çin istehsalçısı Zhejiang Soutya New Energy MMC tərəfindən təchiz edilən SYF5-50P DC 1500V Sigorta tutacağı, 30-50 kVt və yuxarı qiymətləndirilən daha böyük kommersiya damlarının, kənd təsərrüfatı-istixana və ya orta miqyaslı yerə quraşdırılmış PV qurğularının simli birləşdirici qutularında adətən yerləşdirilən xüsusi həddindən artıq cərəyandan qorunma cihazıdır.
Əsas Xüsusiyyətlər
İşıq göstəricisi, qoruyucu telinin vəziyyətini aydın şəkildə bilin.
Sapı açın, yuxarıya çəkilə bilər, qoruyucu telini dəyişdirmək daha asandır.
Perçin plus ultrasəs qaynağı daha möhkəmdir, naqillər parçalanmır.
PV kombinator qutusunda tətbiq.

Sorğu göndərin

Məhsul təsviri

SYF5-50P DC 1500V qoruyucu tutucu, 50 A fotovoltaik təhlükəsizlik daşıyıcısı Çin istehsalçısı Zhejiang Soutya New Energy LLC tərəfindən təchiz edilmişdir – a UV şüalarına davamlı polikarbonatdan hazırlanmış panel montajlı qoruyucu qurğu gövdə və uzunmüddətli açıq hava performansı üçün IP65 reytinqli sızdırmazlıq. The tutucu 10 × 38 mm gPV qoruyucu elementi (ümumilikdə 2,2 × 13,2 sm) kilidləyir və görünən qırılma ilə 25 kA qırılma qabiliyyətinə malik nasazlığı aradan qaldırır göstərici və baxım təhlükəsizliyi, fabrikdə simli isə müsbət, mənfi və PE xitamları etibarlı torpaqlama davamlılığını təmin edir. üçün hazırlanmışdır tək və ya çox simli PV alt massivləri, o, əsas həddindən artıq cərəyanı təmin edir izolyasiya və ekvipotensial bağlanma.

Texniki Parametr

Model	SYF5-50P
Qütblərin sayı	1P
Standarta uyğun olaraq	IEC60269
Nominal işləmə gərginliyi Ue V DC	1500V DC
Nominal cərəyan A	2-50A
Qırılma qabiliyyəti kA	20kA/25kA
Qoruma səviyyəsi	IP20
Naqil mm²	1-16 mm²
İşləmə temperaturu diapazonu	-50℃~+90℃
Hündürlük	≤2000m
Nisbi rütubət	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
Quraşdırma mühiti	Əhəmiyyətli vibrasiya və zərbə yoxdur
Quraşdırma Kateqoriya	III sinif

Tətbiq ssenariləri

1.Utility miqyaslı PV birləşdirici qutular

50 A-a qədər 182/210 mm modulların 1 500 V DC telləri; 10,3 × 85 mm qoruyucu keçidlər 2,5 MVt bloklardakı qutuların sayını kəsərək, hər tel üçün 28-40 A icazə verin.

2. Böyük ticarət / sənaye damları ≥ 30 kVt

1 300–1 500 V MPPT ilə üç fazalı 50 kVt–110 kVt çeviricilər 25-dən faydalanır Qövsün etibarlı sönməsi üçün kA qırılma qabiliyyəti və 1 mm kontakt boşluğu.

3. Konteynerli batareya enerji saxlama sistemləri (BESS)

2,5 MVt-a qədər 1 200–1 500 V DC batareya rafları; 50 A reytinqi hər rafı qoruyur 25 kA Icu tam batareyanın qısaqapanma cərəyanını idarə edərkən.

4.150 kVt–400 kVt DC sürətli enerji doldurma stansiyaları

Düzləşdirici yığını və dispenser arasında 1 000-1 500 V DC avtobusunu qoruyur; qoruyucu izolyator baxım zamanı bağlanmadan təhlükəsiz çıxarmağa imkan verir bütün şarj cihazı bankını aşağı salın.

5.PV + saxlama EV şarj qovşaqları

Eyni 1500 V avtobusda ikili istifadə: hər PV giriş sətirinə bir qoruyucu izolyator və ehtiyat hissələri və logistikanı asanlaşdıran batareya rafı üçün başqa.

6.Səhra və ya üzən PV bitkiləri

−50 °C-dən +90 °C-ə qədər iş diapazonu və IP20 barmaq üçün təhlükəsiz terminallar dayanır sərt açıq və ya yüksək rütubətli mühitlər; 85 mm qoruyucu element daha yüksək verir Mən uzun kabel xətləri üçün keçmirəm.

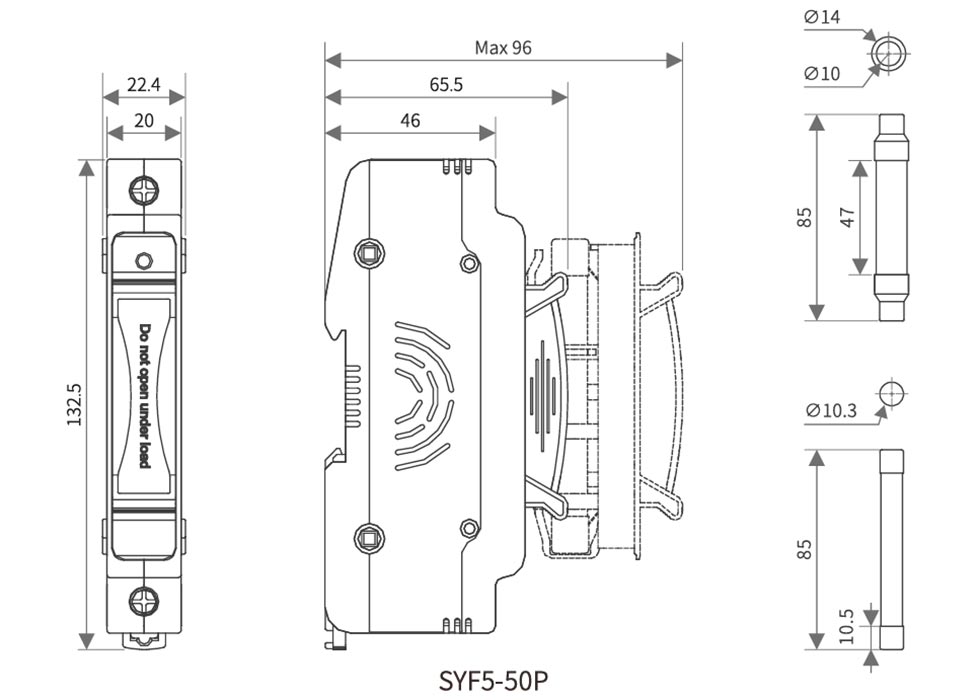

Görünüş və Quraşdırma Ölçüləri

DC 1500V Fuse Holder

DC naqil diaqramı

DC 1500V Fuse Holder

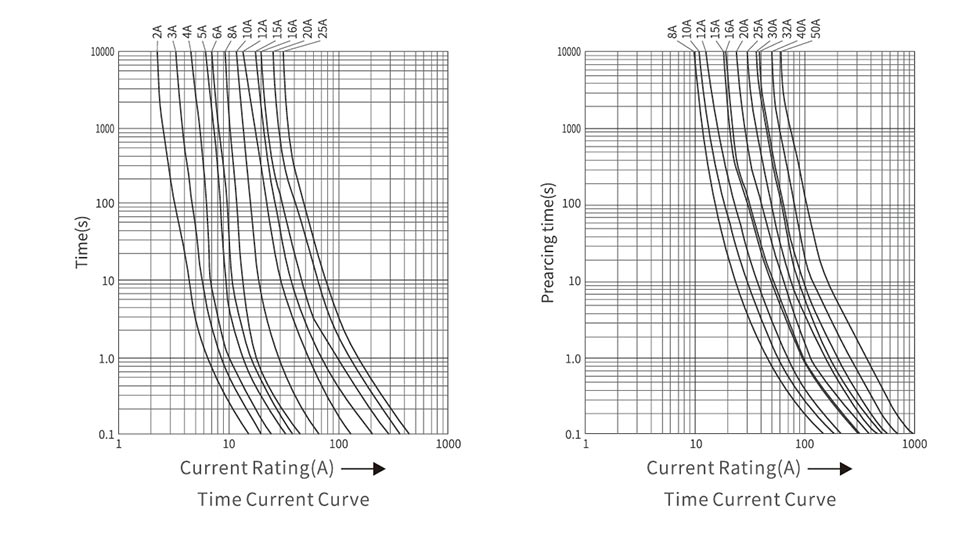

Qoruyucu nüvənin ölçüsü (mm)	Nominal cərəyan (A)	Nominal gərginlik (V)	Güc itkisi		Joule inteqralı
			Güc itkisi		Joule inteqralı
			0,7 inç (Vt)	1.01n (W)	Qövs ön joule inteqral P't(A²s)	Ümumi ərimə-joule inteqralı I²t(A²s)
			0,7 inç (Vt)	1.01n (W)	Qövs ön joule inteqral P't(A²s)	Ümumi ərimə-joule inteqralı I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
