Çin İstehsalçı Zhejiang Soutya Yeni Enerji MMC tərəfindən təqdim olunan SYCM7 PV monitorinq qutusu IP65 Əlavə Fotovoltaik və enerji saxlama sistemi monitorinqi platforması üçün xüsusi məlumat toplayıcısı. Bu imkan verir İnterfeys aqreqasiyası, protokol dönüşüm, məlumatların toplanması, məlumat saxlanması, mərkəzləşdirilmiş monitorinq və mərkəzləşdirilmiş Fotovoltaik və enerji saxlama sistemləri daxilində müxtəlif cihazlara qulluq.

Şəbəkə tətbiqləri

Fotovoltaik və enerji saxlama sistemləri üçün tətbiq olunur:

1. Daxili WLAN vasitəsilə mobil tətbiqetmədə son işləmə əməliyyatları.
2. Şəbəkə Viars485 dəstəkləyir:
- Huawei inverters, pid və digər cihazlara qoşulur.
- Üçüncü tərəfin inverters, ekoloji monitorinq alətləri, qutu yarımstansiyalarına (STS) və istifadəçilərə qoşulur Standard Modbus-RTU Protokolu. - DL / T645 protokolundan istifadə edərək sayğaclara qoşulur.
- Standart IEC103 Protokolundan istifadə edən cihazlara qoşulur.
3. Donverterləri, ağıllı enerji saxlama nəzarətçiləri (ağıllı kompüterlər) bağlamaq üçün Ethernet vasitəsilə Şəbəkələri dəstəkləyir String Enerji Anbarları, MBUS CCO və STS.
4.Suwei inverters və pid-pvbox-u dəstəkləyən huawei inverters və pid-pvbox-u bağlamaq üçün MBUS şəbəkəsini dəstəkləyir.
5. Etibarlı ötürmə üçün ikiqat təyyarənin lazımsız şəbəkəsini dəstəkləyir.
6.Sizalı idarəetmə sistemlərinə qoşulur:
- Simli və ya simsiz şəbəkə vasitəsilə Modbus-TCP protokolundan istifadə edərək idarəetmə sistemlərinə və ya üçüncü tərəf cihazlarına qoşulur.
- Yerli bir şəbəkə şəbəkəsində IEC104 protokolundan istifadə edərək idarəetmə sistemlərinə və ya üçüncü tərəf cihazlarına qoşulur.
- Simli şəbəkə vasitəsilə qaz protokolundan istifadə edərək idarəetmə sistemlərinə və ya üçüncü tərəf cihazlarına qoşulur.

Qeyd:
IEC104 Protokolundan istifadə edərək idarəetmə sistemlərinə qoşulmaq üçün 4G / 3G / 2G / 2G / 2G və ya LTE Şəxsi Şəbəkələr vasitəsilə şəbəkəni dəstəkləmir.

Tipik şəbəkə ssenariləri

Fiber ring şəbəkəsi, lif ulduz şəbəkəsi və Ethernet Star şəbəkəsini dəstəkləyir.

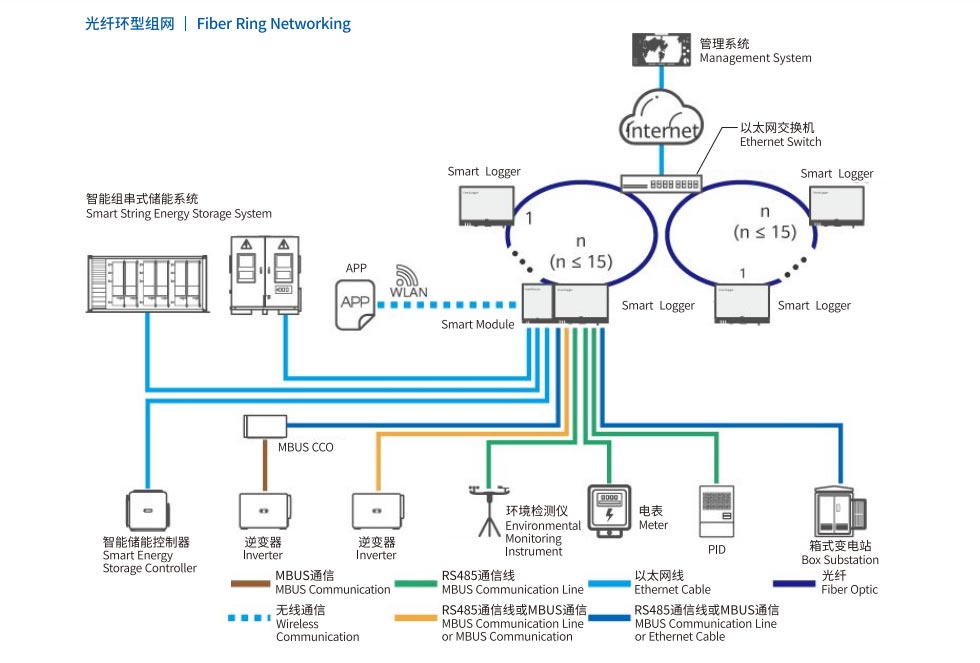

1.Fiber üzük şəbəkəsi

Qeyd:
SmartLoggers-dən ibarət olan lif üzük şəbəkəsi, hər birini qoşa bilən 15 smartLogger-ə qoşula bilər İnverter, ətraf mühitin monitorinqi alətləri, metr və digər qurğular.
Fiber açarı standart RSTP protokolunu dəstəkləməlidir və aktiv olmalıdır. Keçidin körpüsünün prioritetini daha yüksək qoyun SmartLogger'in 0x8000 (tövsiyə olunur: 0x7000; dəyəri aşağı salın, körpü prioriteti nə qədər yüksəkdir). Konfiqurasiya Forrstp və körpü prioritet metodu istehsalçı ilə məsləhətləşməlidir. Keçid RSTP-ni dəstəkləmirsə, Fiber üzük şəbəkəsi bir zəncir və ya ulduz topologiyaya çevrilməlidir.
Birdən çox lifli üzük şəbəkələri bir Ethernet açarı vasitəsilə toplana bilər və sonra idarəetmə sisteminə qoşula bilər.

2.Fiber və ya Ethernet Star Şəbəkə

Qeyd:
Birdən çox smartlogger bir Ethernet açarı vasitəsilə birləşdirilə bilər və sonra idarəetmə sisteminə qoşula bilər.
SmartLoggerləri Ethernet'ə lifi ilə bağlayarkən, maksimum rabitə məsafəsi 12 kilometrdir (ilə İsteğe bağlı 100 Mbits optik modul) və ya 10 kilometr (isteğe bağlı 1 Gbps optik modul); Ethernet vasitəsilə qoşulduqda Kabel, maksimum məsafə100 metrdir.
SmartLogger, 4G / 3G / 2G və LTE Şəxsi Şəbəkələri daxil olmaqla simsiz şəbəkə dəstəkləyir.

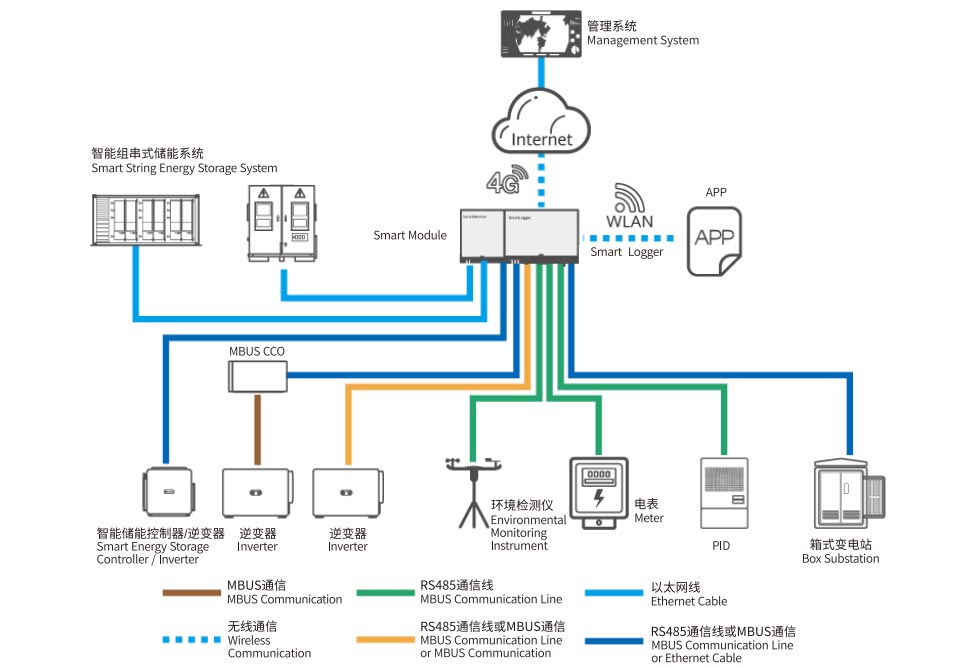

3.4G Şəbəkə

4.LTE Şəxsi Şəbəkə Şəbəkəsi

Qeyd:
SmartLogger'in WAN Portu CPE (Müştəri-binalar avadanlıqları) bir poe modulu və bir poe artımı vasitəsi ilə bağlanır qoruyucu.
SmartLogger-in IP ünvanı və CPE-nin IP ünvanı eyni alt şəbəkə daxilində qurulmalıdır.
