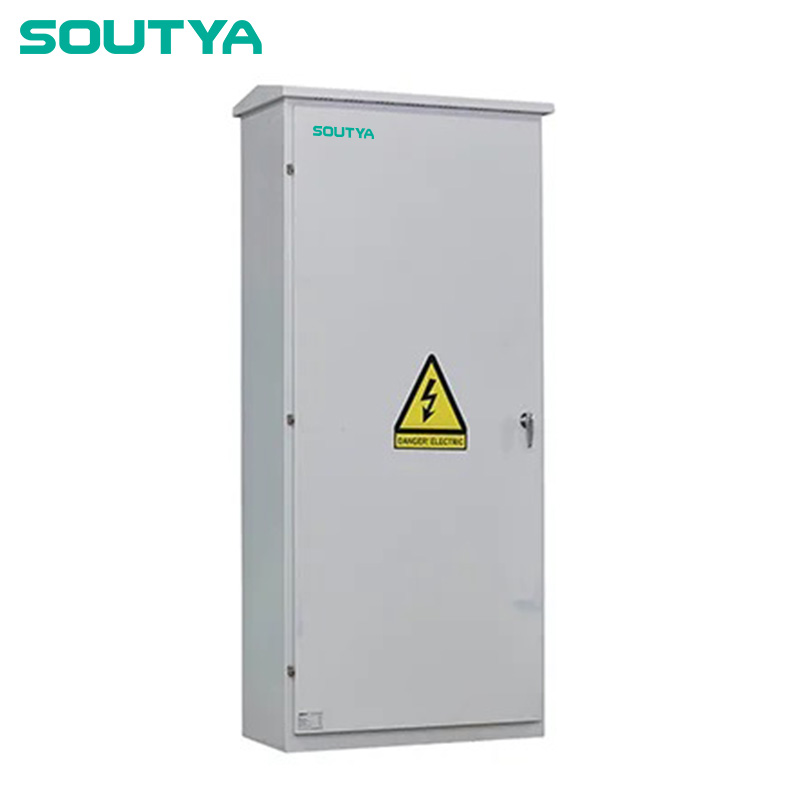

690V AC Combiner qutusu 4-də

Çin İstehsalçı Zhejiang tərəfindən təchiz edilmiş 690V AC Combiner qutusu 4-də Soutya New Energy MMC, 690V üç fazalı inverter-kombiner vahididir Toz örtüklü, UV-ə davamlı polad əlavə və IP65 ilə tikilmişdir / Davamlı açıq performans üçün IK10-rated möhürləmə. Əlavə evlər Dördüncü 4 qütblü AC qəliblənmiş qutu açanlar (160-250A) Hər bir inverter giriş üçün fərdi həddindən artıq və qısa dövrə qorunması, Tək 4 qütblü AC Kalıplı Case Circuit Breaker (630-1000A) təmin edərkən Görünən fasiləsiz izolyasiya və birləşdirilmiş çıxış üçün həddindən artıq yükləmə qorunması. Zavod-Simli L1, L2, L3, N və PE mis busbars etibarlı təmin edir Cari daşıma qabiliyyəti və avadanlıqları və quraşdırılmış bir tip 2 4 Qütb 690V AC Sure Qoruyucu cihaz qoruyucuları artanlar. Dörd günəşli günəş simli inverters (4 * 110-138 kVt), bu Essential AC birləşməsini, sökülmə qabiliyyətini və texniki xidmət təhlükəsizliyini təmin edir.

Tətbiq ssenariləri

1. Kommunal miqyaslı yer dağ blokları (320-550 kw)

Dörd 160-250A MCCB girişləri dörd 138 kVtra qədər çevirici qəbul edir; bu 1000 A Çıxış MCCB bir MV Transformer stansiyası, kabel qaçışlarını azaldır və böyük günəş parkları arasında xəndək xərcləri.

2. Mərkəzi-inverter skidlər

İnverters ilə eyni çərçivəyə quraşdırılmış, qutu "yerli AC HUB" kimi fəaliyyət göstərir - Bir böyük kabeldən əvvəl dörd inverter çıxışını paralelləşdirir Üzük əsas, skid məftil və texniki xidmətə giriş.

3. Kommersiya dam örtükləri> 300 kVt

IP65 Polad Mənzil və IK10 Zərbə Reytinqi Rooftop quraşdırılmasına imkan verir yer məhduddur; 690 v qiymətləndirilən komponentlər simli gərginliyi artırır, kəsmə DC kabel itkisi və ac yan kompakt saxlamaq.

4. AKTURALLIQ İSTƏDİRLƏRİ və anbar qrupları

Type-2 690 v SPD havalandırma, suvarma və süd verən avadanlıqları qoruyur İldırımdan açıq sahələrdə, fərdi giriş mccbs Fermerlər bir inverterin bütün çoxluqu bağlamadan təcrid etməsinə icazə verin.

5. Paylanmış 4-Pod Ticarət Saytları

Hər 160-250 A MCCB ayrı bir bina üçün yerli ayırma kimi xidmət edir qanad və ya avtomobil portu podu; Ümumi 630-1000 bir çıxış mccb ölçmə sürətləndirir və grid bağlantısı, SPD-nin bütün saytı keçici qarşıdır həddindən artıq gərginlik.
