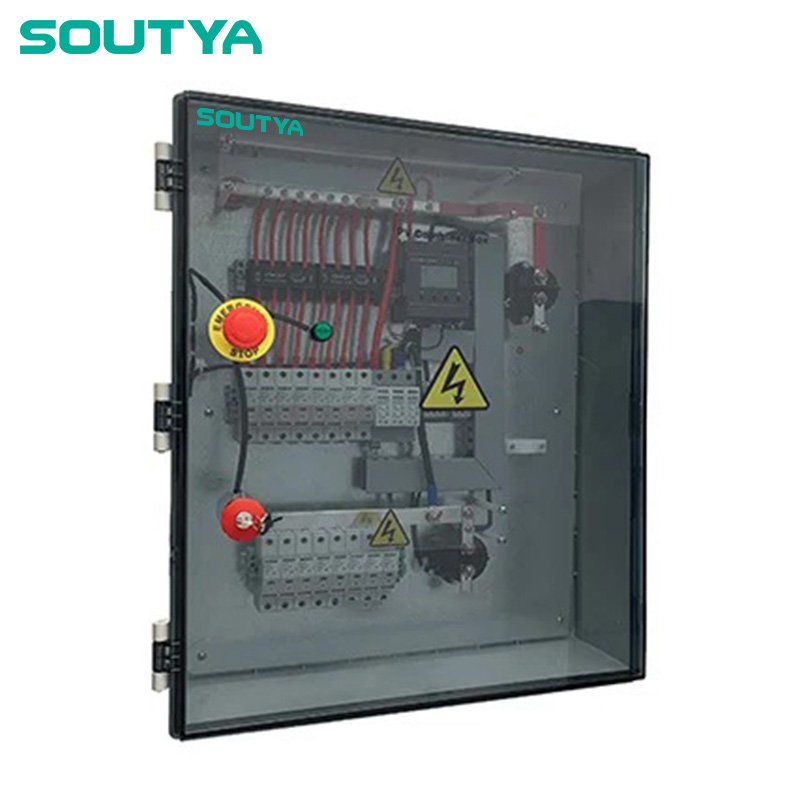

Günəş EPC, Soutya AFCI Combiner Box ilə DC qövs nasazlığını necə 35% azaldır

Müştəri fonu

Almaniyanın Ştutqart şəhərində yerləşən orta ölçülü günəş enerjisi ilə işləyən EPC şirkəti bütün Avropada damüstü kommersiya PV sistemlərini layihələndirir və quraşdırır. Uzunmüddətli istismar və təmir müqavilələri əsasında 80 MVt portfeli ilə şirkət istehsal obyektlərinə, logistika mərkəzlərinə və soyuducu anbar operatorlarına xidmət göstərir. Hər bir layihə 500 kVt-dan 2 MVt-a qədərdir və şirkət həm tikintiyə, həm də cari təmirə cavabdehdir.

Şirkətin Təchizat və Təchizat komandası artan sayda çevirici səfərləri və DC qövs xətaları nəticəsində yaranan istilik hadisələri ilə məşğul olurdu. Yaşlanan birləşdiricilər, naqillərin sürtünməsi və simli dövrələrdəki boş sonlanmalar əsas günahkarlar idi. Portfel genişləndikcə reaktiv texniki xidmətin dəyəri mənfəət marjasını pozmağa başladı.

Çağırış: Aşkar edilməmiş DC qövs xətaları

DC qövs xətaları təhlükəlidir, çünki onlar standart qoruyucu və ya elektrik açarını işə salmaq üçün kifayət qədər cərəyan çəkmədən davam edirlər. Şirkətin mövcud kombinator qutularında yalnız simli qoruyucular və gərginlik qoruyucuları quraşdırılmışdır. Bunlar həddindən artıq cərəyan və dalğalanmadan qorunma təmin etdi, lakin zədələnmiş kabellərdə və ya boş birləşmələrdə baş verən ardıcıl qövs nasazlıqlarını aşkar edə bilmədi.

Nəticələri hiss olunurdu. Layihədən əvvəl 12 ay ərzində komanda zədələnmiş bağlayıcılara qədər izlənilən 14 çevirici səfərinə cavab verdi. Hər səfər sayta baş çəkmək, termal görüntüləmə skanları və sətirdəki hər bir əlaqənin əl ilə yoxlanılmasını tələb edirdi. Bir nasazlığın aradan qaldırılması sessiyası orta hesabla səkkiz saat çəkdi. Bundan əlavə, bir qövsün birləşdiricinin izolyasiyasını əritdiyi, tüstülənməyə səbəb olduğu və yanğın təhlükəsi yaradan iki yaxın qaçırma hadisəsi bildirildi. Belə bir hadisə üçün təxmini xərc, əgər tutulmasa, aktivlərə dəyən ziyan və dayanma müddətində 50.000 dolları keçə bilər.

Niyə Soutya DC AFCI Combiner Box?

Şirkət üç variantı qiymətləndirdi. Birincisi, çeviricinin girişinə AFCI modullarının əlavə edilməsi idi, lakin bu, yalnız bütün sətirlərin birləşmiş çıxışına nəzarət edir və hansı sətirdə nasazlıq olduğunu müəyyən edə bilmir. İkinci seçim bütün kabel bağlayıcılarını daha yüksək dərəcəli olanlarla əvəz etmək idi ki, bu da gələcək deqradasiyanı aradan qaldırmayacaq. Üçüncü seçim 12-in-1 konfiqurasiyalı Soutya DC AFCI birləşdirici qutusu idi.

Qərar üç əsas üstünlüklə nəticələndi. Birincisi, Soutya birləşdirici qutusu hər simli qövs nasazlığının aşkar edilməsini təmin edir. 12 girişin hər biri müstəqil şəkildə yoxlanılır, beləliklə, nasazlıq dərhal lokallaşdırılır. İkincisi, qurğu həm AFCI, həm də həddindən artıq cərəyandan qorunmanı bir korpusda birləşdirir, quraşdırmanı asanlaşdırır və yoxlanılacaq komponentlərin sayını azaldır. Üçüncüsü, o, UL 1699B standartına uyğundur və IEC 62548-in dizayn tələblərini dəstəkləyir və EPC-yə həm Avropa, həm də ixrac bazarları üçün etimad verir.

İcra və Tətbiq Prosesi

Layihə hər biri 8-dən 10-a qədər olan üç kommersiya dam massivində tətbiq edilmişdir. Ümumi layihə planlaşdırmadan istifadəyə verilməyə qədər altı həftə çəkdi. Mövcud kombayn qutuları çıxarılaraq Soutya DC AFCI kombinator qutusu ilə əvəz edilmişdir. 12-in-1 sxemi mövcud simli marşrutla uyğunlaşdığından, komanda DC kabellərinin əksəriyyətini təkrar istifadə edərək, material xərclərinə və quraşdırma vaxtına qənaət etdi.

Tipik bir çətinlik qapalı məkanlara yenidən təchiz etmək idi. Yeni kombinator qutusu sadə qoruyucu qurğudan daha böyük ölçüyə malikdir, ona görə də montaj mötərizələrini bir damda tənzimləmək lazımdır. Komanda bunu paslanmayan poladdan hazırlanmış arxa lövhədən və çevik borudan istifadə etməklə həll etdi və konstruktiv quruluşu dəyişmədən yenidənqurma işlərini tamamladı.

Quraşdırıldıqdan sonra komanda Modbus RTU çıxışını mövcud SCADA sisteminə birləşdirdi. Kombinator qutusu hər simli cərəyan, gərginlik və qövs nasazlığının vəziyyətini uzaqdan monitorinq mərkəzinə ötürür. İstifadəyə vermə testlərinə simulyasiya edilmiş qövs nasazlığı daxil idi, qurğu dəqiq simi müəyyən edərkən onu 0,5 saniyədən az müddətdə təmizlədi.

Kəmiyyətlə ölçülə bilən nəticələr

• Problemlərin aradan qaldırılması müddəti 90% azaldıldı:Orta xətaya cavab müddəti 8 saatdan 45 dəqiqəyə endirildi, çünki AFCI qutusu xətalı simi dərhal müəyyən edir.
• O&M xərcləri 35% azaldıldı:Üç sayt indi daha az təcili zənglər tələb edir. Portfel üzrə illik qənaət 18.000 ABŞ dolları təşkil edir.
• İnverterin dayanma müddəti 60% azaldı:İnvertor səfərlərinə səbəb olacaq davamlı qövsün qarşısını alaraq, saytlar 60% daha az planlaşdırılmamış əlaqəni kəsdi.
• İki qövs nasazlığını erkən aşkarladı:İlk 12 ay ərzində qurğu potensial yanğınların və zərərin qarşısını alaraq, ilkin mərhələdə iki sıra qövs nasazlığını aşkar etdi.

Ümumi təsir rəqəmlərdən kənara çıxdı. O&M komandası reaktiv təmirdən proaktiv yoxlamaya keçdi. Kombinator qutusundan toplanmış məlumatlar onlara fövqəladə hallardan daha çox planlaşdırılmış təmir pəncərələri zamanı kabellərin dəyişdirilməsini planlaşdırmağa imkan verdi.

Müştəri rəyi

"Soutya DC AFCI birləşdirici qutusu ekipajımıza nasaz konnektoru yanğına çevrilməzdən əvvəl müəyyən etmək imkanı verdi. Hər simli siqnalizasiya və məlumatların qeydi PV portfelimizi idarə etməyimizi dəyişdi."

Dərslər və Tövsiyələr

1. Qövs xətasının aşkarlanmasını sim səviyyəsində yerləşdirin. İnverter səviyyəli aşkarlama nasazlıqları lokallaşdıra bilmir və uzun DC kabellərini müdafiəsiz buraxır.
2. Monitorinqi mühafizə ilə birləşdirin. Hər bir sətir üzrə cari və vəziyyət haqqında hesabat verən kombinator qutusu proqnozlaşdırıla bilən texniki xidmət üçün işləyə bilən məlumatlar yaradır.
3. Təlim üçün büdcə. Qövs nasazlığının simptomları həddindən artıq cərəyan hadisələrindən fərqlənir və texniklər cavab vermək üçün texnologiyanı başa düşməlidirlər.

Əgər şirkət bu layihəni yenidən həyata keçirsəydi, Soutya AFCI qutularını yenidən təchiz etməkdənsə, başlanğıcdan bütün yeni layihələrə quraşdırardılar. 12-in-1 konfiqurasiyası üzrə standartlaşdırma onların ehtiyat hissələrinin inventarını sadələşdirəcək və saytlar arasında uzaqdan diaqnostikanı daha ardıcıl edəcək.

İstinadlar

1. UL 1699B:2018 Fotovoltaik (PV) DC Qövs Arızası Dövrəsinin Mühafizəsi.Link
2. IEC 62548:2016 Fotovoltaik (PV) massivlər — Dizayn tələbləri.Link
3. IEC 60364-7-712:2017 Aşağı gərginlikli elektrik qurğuları - Hissə 7-712: Günəş PV enerji təchizatı sistemləri.Link
