DC miniatür dövrə qırıcısı

Çin əsaslı istehsalçısı Zhejiang Soutya Yeni Energy MMC tərəfindən təchiz edilmiş SYB5-80 DC miniatür dövrə açarı, AC 230 / 400V və DC 300 ~ 1200v dövrələri üçün qorunma təmin edir.
Əsas xüsusiyyətlər
AC AC və DC üçün ümumi (AC230 / 400V, DC300 ~ 1200V)
▶ Müsbət və ya mənfi qütbünün fərqləndirilməsi, iki istiqamətli qorunma, quraşdırılması asan deyil.
▶ Yüksək qırılan qısa qövs, daha yüksək təhlükəsizlik.

Sorğu göndərin

Məhsul təsviri

Çin əsaslı tərəfindən təchiz edilmiş SYB5-80 DC miniatür dövrə açarı İstehsalçı Zhejiang Soutya Yeni Enerji MMC, 300-1200 V DC və 230/400 V AC-nin iki istiqamətli və qeyri-qütblü olmayan miniatür qırıcı, 10 ka / PV-də yüksək gərginlikli qorunma üçün nəzərdə tutulmuş 6KA DC Breaking Tutum Sistemlər, batareya enerji saxlama sistemləri (Bess) və elektrikli nəqliyyat vasitəsi şarj avadanlığı.

Xarakteristika

Qısa dövrə qorunması, həddindən artıq yükləmə qorunması
Ultimate Breaking Tutumu: 10 KA AC / 6KA DC
Qeyri-qütb, iki istiqamətli qorunma
Qısa qaxac
Alov gecikdirici material

Tətbiq ssenariləri

1.Sizal və kommersiya pv kombinatoru qutuları

300-1200 V DC simli girişləri və 230 v / 400 v AC inverter çıxışlarını qoruyur; Tək qütblü eni kiçik örtüklərdə sıxlığı iki qat artırır.

2.PV-batareya hibrid inverters

300-1200 V DC batareya avtobus tutacaqlarında iki istiqamətli, qeyri-qütblü qırıcı Yenidən qurtarmadan şarj və axıdılması cərəyanları.

3.Small DC EV şarj cihazları (≤ 20 kw)

600-1200 V DC Çıxış Avtobusun qorunması; 6 ka qırılması zamanı qövs nöqsanları təmizləyir plug-in / xaricində hadisələr.

4.Telecom & Data-Center DC Rafları

Qütb birləşmələri Safeguard 48 v / 240 v / 380 v server və ya UPS filialları 1200 v dc; Din-Rail Mount kabinet məkanını xilas edir.

5.Low-voltaj DC mikro ızgaraları

LED işıqlandırma, azarkeşlər və ya nasoslar üçün 380-1200 V DC paylanması; B / c / d qıvrımlar Müxtəlif yük xüsusiyyətləri ilə uyğunlaşın.

6.Harsh və ya yüksək hündürlükdə yerlər

-30 ° C-ə qədər +70 ° C-ə qədər, 2 000 m-ə qədər heç bir merir, IP66 əlavələrinə uyğun gəlir Karportlar, Agrivoltaic və Rooftop bitkiləri.

Texniki parametr

Model		SGB5-80

Qütb		1p	2p	3p	4p 4p
Rated iş gərginliyi ue		230Vac	400Vac	400Vac	400Vac
		300Vdc	600Vdc	900Вdc	120Vdc
Maksimum çərçivə cərəyanı		80a
Rated cərəyan		6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 80a, 80a
Qiymətləndirilən izolyasiya gərginliyi ui		690Vac
		600V DC 900VDC 1200Vdc
Təqdim olunan impuls voltaj uimp		8KV

Sürüşmə xüsusiyyətləri		B / c / d
Tripi növü		İstilik-maqnit
ICS Əməliyyat Breaking Tutum LCS		7.5ka (AC) 6Ka (DC)
ICU Ultimate Breaking Tutum LCU		10ka (AC) 6Ka (DC)
Elektrik həyatı
Həqiqi orta dəyər		Orta 4000 dəfə (AC) 1000 dəfə (DC)

Standart göstərilən dəyər		1500 dəfə (AC) 300 dəfə (DC)

Mexaniki həyat
Həqiqi orta dəyər		≥15000 dəfə
Standart göstərilən dəyər		8500 dəfə (AC) 9700 dəfə (DC)

Overvoltage kateqoriyası		Ⅲ
Çirklənmə dərəcəsi		3
Qoruma səviyyəsi		IP40; Termina IP20
Nəm və istilik müqaviməti		Kateqoriya 2
Nisbi rütubət		≤95%
Vibrasiya müqaviməti		Əsas iec60068-2-6
Mexanik təsir müqavimət parametrləri		Əsas iC60068-2-27

Məftil qabiliyyəti		25 ~ 35mm²
Tel torku		3.0nm
Əməliyyat mühiti temperaturu		-30 ℃ ~ + 70 ℃
Anbar mühiti temperaturu		-40 ℃ ~ + 85 ℃
Quraşdırma metodu		DIN35
Hündürlük		≤2000m
Ağırlıq		0.13 kq / qütb
Sayğac	Uzunluq	85 mm
	Geniştəhər	18 mm	36 mm	54 mm	72 mm
	Hündürlük	Max78mm
Paket	PCS / qutu	12	6	4	3
	Qutu / Karton	10
	Karton / palet	80
Saxlama		Məhsul, yaxşı havalandırılan bir anbarda saxlanılmalıdır nisbi rütubət 80% -dən çox deyil və mühit temperaturu -40 ℃ və + 80 ℃ arasında olmalıdır .Artadi olaraq, yox olmalıdır turşu, qələvi və ya korroziv qazlar mövcuddur.

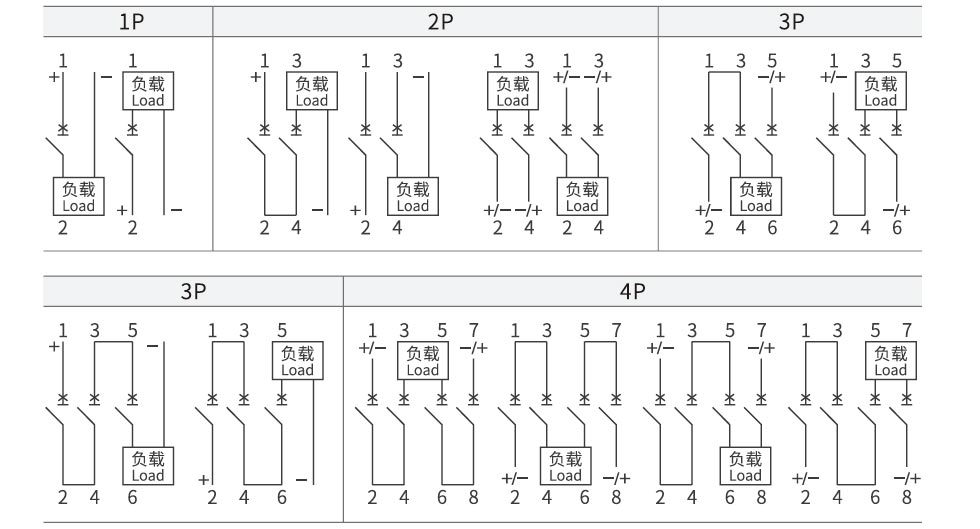

DC məftil diaqramı

DC Miniature Circuit Breaker

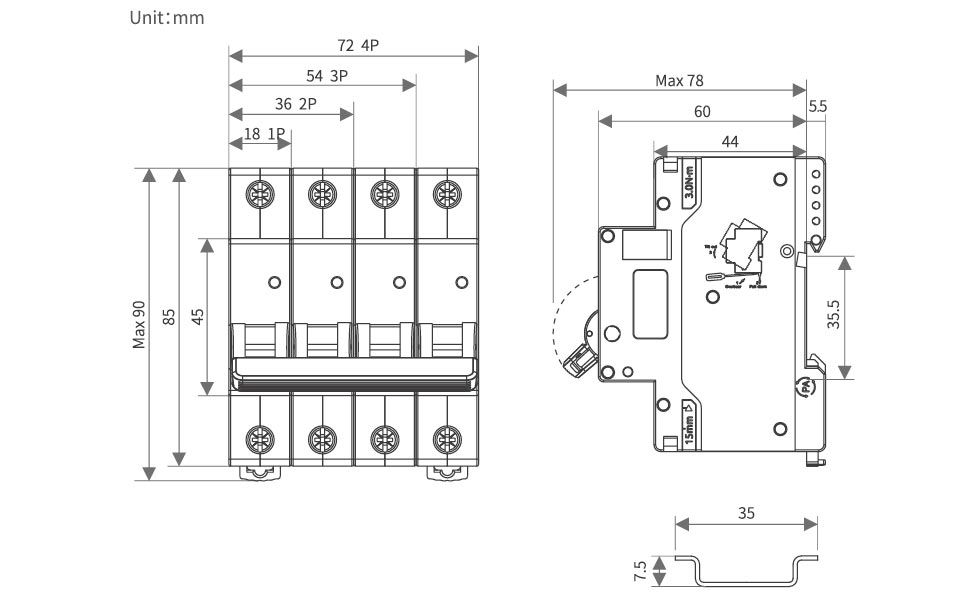

Görünüş və quraşdırma ölçüləri

DC Miniature Circuit Breaker

Faktor

Temperaturun merir amil cədvəli

Temperatur	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Əməliyyat cari əmsalı	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatur	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55 ° C	60 ℃	65 ° C	70 ℃
Əməliyyat cari əmsalı	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Hündürlük döşənən amil cədvəli

Hündürlük / m	2000	3000	4000	5000
Reytinq cari əmsalı	1	0.96	0.91	0.86
İş gərginliyi əmsalı qiymətləndirildi	1	1	1	1
Qiymətləndirilmiş güc tezliyi gərginlik əmsalı	1	0.9	0.82	0.71
Təqdim olunan impuls gərginlik əmsalı	1	0.9	0.82	0.71
Qısamüddətli dərəcəli seqment tutumu və elektrik həyatı qiymətləndirildi Əmsalı	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCB-lərin yan-yana quraşdırılması üçün amil cədvəli

No.of mcb	1	2 ~ 3	4 ~ 5	6 ~ 8	9 ~ 10
In≤25a əmsalı	1	0.96	0.9	0.8	0.7
32A≤IN≤63A əmsalı	1	0.92	0.8	0.7	0.6
80A≤IN≤125A əmsalı	1	0.9	0.8	0.7	/

Aksesuar

MX köməkçi buraxılış cihazı
Rated nəzarət gərginliyi bizə	DC: 24 ~ 48v AC: 110 ~ 230V
Maksimum Tripping vaxtı	<10ms
Rulon müqaviməti	50
Cari limiti	≥1.6a
Mexaniki həyat	10000 dəfə
Elektrik həyatı	4000 dəfə
Tel torku	0.8n · m
Məftil qabiliyyəti	1.0mm²ard teli
	Terminal Lugs ilə 1.0mm²Soft tel
Əməliyyat temperaturu	-30 ℃ ~ + 70 ℃


Ətraf mühitin şərtləri	Partlayıcı təhlükəli maddələr olmamalıdır və zərərli deyil izolyasiyasını korlaya və ya zərər verə bilən qazlar və ya keçirici toz
Məcmu mövqe	Dövrə qırxanının sol tərəfinə

Quraşdırma şəraiti	DIN35MM Standard Rail Quraşdırma

Köməkçi əlaqə
Breaking Tutum ilə əlaqə saxlayın	AC13: le = 3a; ue = 250v
	AC15: le = 2a; ue = 250v
	DC12: le = 0.5a; ue = 110v
Minimum əməliyyat gərginliyi	5v
Minimum əməliyyat cərəyanı	10MA
Qiymətləndirilən izolyasiya gərginliyi	500v
Qiymətli Qısa Dövrə Cari	1000a
Razılaşdırılmış istilik	4a
Mexaniki həyat	10000 (dəfə)
Elektrik həyatı	4000 (dəfə)
Tel torku	0.8n · m
Məftil qabiliyyəti	1.0mm²
Kontaktların sayı	1 normal olaraq açın, 1 normal bağlıdır

Əməliyyat temperaturu	-30 ℃ ~ + 70 ℃


Ətraf mühitin şərtləri	Partlayıcı təhlükəli maddələr olmamalıdır və zərərli deyil izolyasiyasını korlaya və ya zərər verə bilən qazlar və ya keçirici toz
Məcmu mövqe	Dövrə qırxanının sol tərəfinə

Quraşdırma şəraiti	DIN 35MM standart dəmir yolu montajı
