Yüksək gərginlikli DC miniatür dövrə açarı

Çində yerləşən istehsalçı Zhejiang Soutya New Energy MMC tərəfindən təchiz edilən SYB5-40P Yüksək Gərginlikli DC Miniatür Devre Açıcısı 1500 V DC dövrə qorunmasını təmin edir.
Əsas Xüsusiyyətlər
• Yüksək gərginlik qabiliyyəti: tək qütblü 500 V DC, 1500 V DC-ə qədər—daha az tel, aşağı qiymət.
• Daha sürətli, asan quraşdırma üçün qütbləşməmiş, iki istiqamətli qoruma.
• Üstün təhlükəsizlik üçün əlavə geniş kontakt boşluğu ilə ikiqat qırılan kontaktlar.
• Fotovoltaik sistemlərdə DC birləşdirici qutular üçün idealdır.

Sorğu göndərin

Məhsul təsviri

Çin tərəfindən təchiz edilmiş SGB5-40P Yüksək Gərginlikli DC Miniatür Devre Açıcı istehsalçı Zhejiang Soutya New Energy LLC, iki istiqamətli 1500 V DC-dir və PV, BESS üçün ideal olan 1,5 kA qırılma ilə qütbləşməmiş miniatür açar və EV şarj cihazının qorunması.

Xarakterik

mikro şəbəkələr.
Qeyri-qütblü, iki istiqamətli müdafiə;
Aşırı yükdən qorunma;
Qısa qövs;
Qısa dövrədən qorunma;
Yüksək qırılma qabiliyyəti;

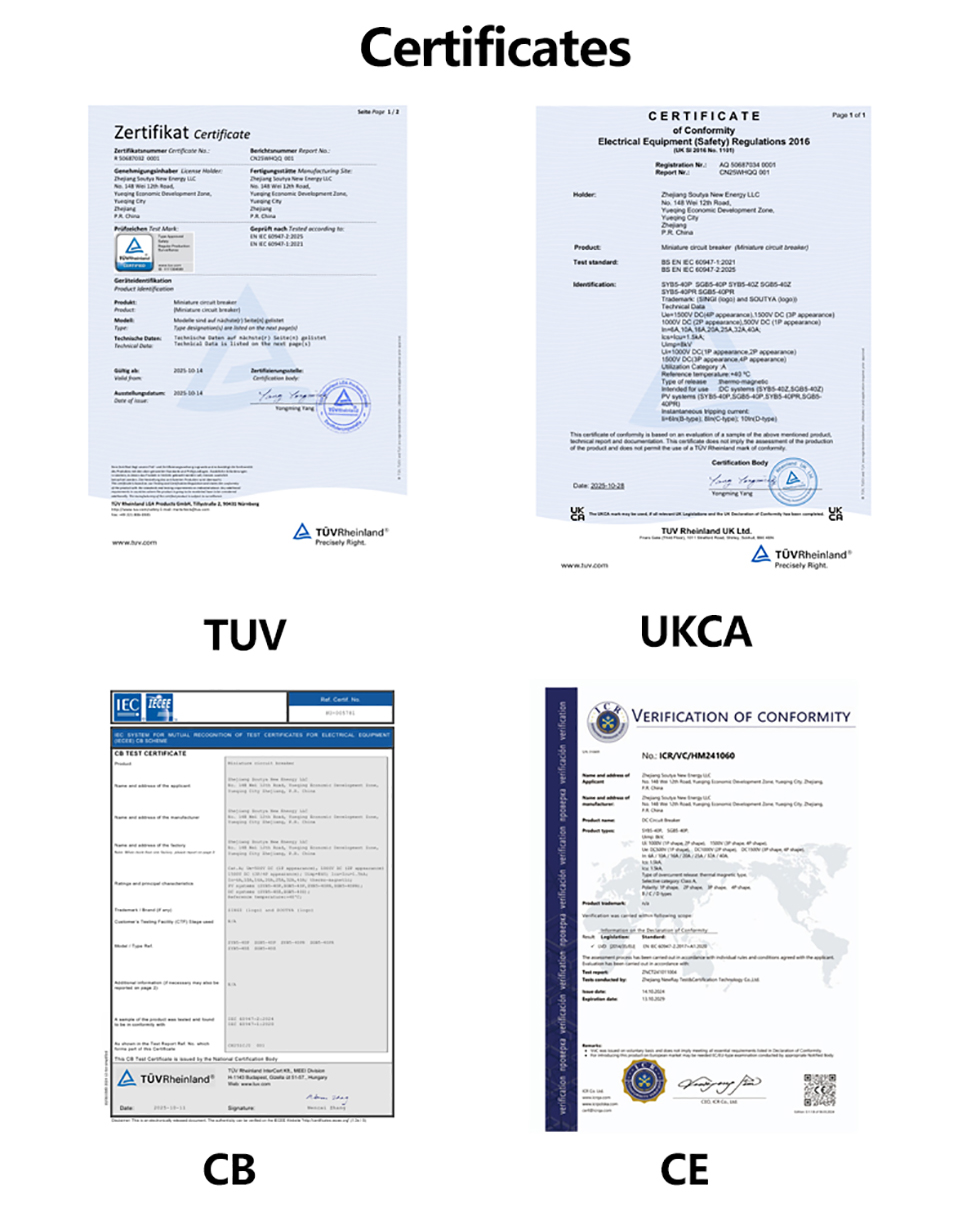

Sertifikatlar: CB, CE, TUV, UKCA

Tətbiq ssenariləri

SGB5-40P yüksək gərginlikli DC miniatür elektron açarı yer qənaət edir, 1500 V DC bərpa olunan enerji sistemləri üçün təhlükəsiz, iki istiqamətli mühafizə—PV, saxlama, EV şarj cihazları və DC

1. PV DC birləşdirici qutular

– 1500 V DC reytinqi daha uzun tellərə imkan verir, sayını kəsir birləşdirici qutular; iki istiqamətli qoruma əks gecə vaxtı idarə edir cərəyanlar.

2. Kommersiya/yaşayış üçün akkumulyatorlar

– Qeyri-qütblü naqillər batareyanın paralel və ya dəyişdirilməsini asanlaşdırır modullar; termal-maqnit səfəri tez yükləmə/boşaltma nasazlıqlarını təcrid edir.

3. 150 kVt+ DC sürətli enerji doldurma stansiyaları

– 18 mm enində DIN-relsli dizayn kompakt şarj cihazı kabinələrinə uyğundur; 1,5 kA qırılma qabiliyyəti daxili DC avtobusunu təmin edir.

4. DC mikro şəbəkələri və məlumat mərkəzi DC paylanması

– 750 V / 1 000 V / 1 500 V DC filial dövrələrini qoruyur; B, C və ya D əyrilər müxtəlif yük profillərinə uyğun gəlir.

5. Yüksək hündürlükdə və ya açıq havada paylanmış PV

– 2000 m-ə qədər azalma olmadan -30 °C ilə +70 °C arasında işləyir hündürlük, sərt mühitlərə uyğundur.

Texniki Parametr

Model		SGB5-40P
qütb		1P	2P	3P	4P
Nominal İş Gərginliyi Ue		500VDC	1000VDC	1500VDC	1500VDC

Maksimum çərçivə cərəyanı		40A
Nominal Cərəyan In		6A, 10A, 16A, 20A, 25A, 32A, 40A
Nominal İzolyasiya Gərginliyi Ui		1000VDC		1500VDC
Nominal impuls Uimp gərginliyinə dözümlüdür		8kV

Sürüşmə xüsusiyyətləri		B/C/D
Sürüşmə növü		Termal-maqnit
Əməliyyat Qırma Tutumu Ics		1.5kA(DC)

Son qırılma qabiliyyəti lcu		1.5kA(DC)
Elektrik Ömrü
Faktiki Orta Dəyər		Orta hesabla 1000 dəfə
Standart Müəyyən Dəyər		300 dəfə
Mexanik Həyat
Faktiki Orta Dəyər		≥15000Dəfə
Standart Müəyyən Dəyər		9700 dəfə
Aşırı gərginlik kateqoriyası		Ⅲ
Çirklənmə dərəcəsi		3
Qoruma səviyyəsi		IP40;Terminal IP20
Nəmlik və istilik müqaviməti		Kateqoriya 2
Nisbi Rütubət		≤95%
Vibrasiya Müqaviməti		IEC60068-2-6 uyğun olaraq
Mexaniki Zərbə Müqaviməti Parametrləri		IEC60068-2-27 uyğun olaraq

Naqil tutumu		2,5 ~ 35 mm²
Naqil fırlanma anı		3.0Nm
İşləmə mühitinin temperaturu		-30℃~+70℃
Saxlama Mühit Temperaturu		-40℃~+85℃
Quraşdırma üsulu		DIN35
Hündürlük		≤2000m
Çəki		0,13 kq/qütb
Ölçü	Uzunluq	108 mm

	Genişlik	18 mm	36 mm	54 mm	72 mm
	Hündürlük	Maksimum 78 mm
Paket	Ədəd/Qutu	12	6	4	3

	Qutu / Karton	10
	Karton / Palet	80
Saxlama		Məhsul yaxşı havalandırılan anbarda saxlanmalıdır nisbi rütubət 80% -dən çox olmayan və ətraf mühitin temperaturu -40℃ və +80℃ arasında olmalıdır. Bundan əlavə, yox olmalıdır turşu, qələvi və ya aşındırıcı qazlar mövcuddur.

Görünüş və Quraşdırma Ölçüləri

High Voltage DC Miniature Circuit Breaker

DC naqil diaqramı

High Voltage DC Miniature Circuit Breaker

Dəyişdirmə faktoru

Temperaturun azaldılması faktoru cədvəli

Temperatur	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Nominal əməliyyat cərəyanı əmsalı	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatur	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Nominal əməliyyat cərəyanı əmsalı	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Hündürlükdə azalma faktorları cədvəli

Hündürlük / m	2000	3000	4000	5000
Nominal iş cərəyanı əmsalı	1	0.96	0.91	0.86
Nominal iş gərginliyi əmsalı	1	1	1	1
Nominal Güc Tezliyi Gərginlik əmsalı	1	0.9	0.82	0.71
Nominal İmpuls Gərginlik əmsalı	1	0.9	0.82	0.71
Nominal Limit Qısaqapanma Seqmentinin Tutumu və Elektrik Ömrü Əmsal	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS-nin yan-yana quraşdırılması üçün azalma faktoru cədvəli

MCB sayı	1	2~3	4~5	6~8	9~10
In≤25A əmsalı	1	0.96	0.9	0.8	0.7
32A≤In≤63A əmsalı	1	0.92	0.8	0.7	0.6

Aksessuar

MX köməkçi buraxılış cihazı
Qiymətləndirilmiş Nəzarət Gərginliyi Bizə	DC:24~48V AC:110~230V
Maksimum açılma vaxtı	<10 ms
Bobin müqaviməti	5Ω
Cərəyanı məhdudlaşdırın	≥1.6A
Mexanik Həyat	10000 dəfə
Elektrik Ömrü	4000 dəfə
Naqil torku	0.8N ·m
Kablolama qabiliyyəti	1,0 mm² Sərt tel
	1.0mm²Terminal qapaqları olan yumşaq məftil
İşləmə Temperatur Aralığı	-30℃~+70℃


Ətraf mühit şəraiti	Partlayıcı təhlükəli maddələr və zərərli maddələr olmamalıdır izolyasiyanı korroziyaya uğrada və ya zədələyə bilən qazlar və ya keçirici toz
Montaj mövqeyi	Elektrik açarının sol tərəfinə

Quraşdırma şərtləri	DIN35 mm standart rels montajı

Köməkçi əlaqə OF
Kontaktı kəsmə qabiliyyəti	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
Minimum İş Gərginliyi	5V


Minimum əməliyyat cərəyanı	10mA


Nominal İzolyasiya Gərginliyi	500V
Nominal məhdud qısaqapanma cərəyanı Ik	1000A
Razılaşdırılmış istilik cərəyanı Ith	4A
Mexanik Həyat	10000 dəfə
Elektrik Ömrü	4000 dəfə
Naqil torku	0.8N ·m
Kablolama qabiliyyəti	1,0 mm²
Əlaqələrin sayı	1 normal açıq, 1 normal bağlı

İşləmə Temperatur Aralığı	-30℃~+70℃
Ətraf mühit şəraiti	Partlayıcı təhlükəli maddələr və zərərli maddələr olmamalıdır izolyasiyanı korroziyaya uğrada və ya zədələyə bilən qazlar və ya keçirici toz

Montaj mövqeyi	Elektrik açarının sol tərəfinə

Quraşdırma şərtləri	DIN 35 mm standart rels montajı
