1500V DC Surge qoruyucu cihaz

Çin əsaslı tərəfindən təchiz edilmiş SYS5-40P 1500V DC Surge qoruyucu cihaz İstehsalçı Zhejiang Soutya New Energy MMC, 500-1500 V DC, T2 sinifdir 40 ka maksimum axıdılması cərəyanı və ≤5,2 kV gərginlikdən qorunması ilə SPD Səviyyə, bir uğursuz bir istilik kəsmə və dəyişdirmə ucu SCADA inteqrasiyası üçün siqnalizasiya kontaktı, içində olan toxunulmazlıq üçün mühəndis Kommunal miqyas miqyaslı pv seriallar, konteynerləşdirilmiş bess və yüksək elektrik enerjisi şarj edir İnfrastruktur.

Tətbiq ssenariləri

1.Unity-miqyaslı 1500 v günəş təsərrüfatları

3.3 MVt inverter stansiyalarının DC kabinetinin içərisində, mppt girişinə görə bir SPD birbaşa və dolayı ildırımdan qoruyur. 5.2 kV-lik qorunma səviyyəsi Uzaqdan əlaqə çıxışı olan 6 kV izolyasiya koordinasiyasına cavab verir Mərkəzləşdirilmiş artan monitorinq üçün bitki SCADA.

2.Kontainerized bess (2-5 mww)

1200-1500 V batareyanın çoxluğu avtobusunda, SPD yanında dəmir yolu quraşdırılmışdır qoruyucular; onun istilik ayırması quru kontakt PC-yə çevrilir SPD uğursuz olarsa dərhal konverteri maneə törədən təcili yardım dövrə və qövs təbiətin qarşısını alır.

3.1500 v Ultra-sürətli şarj edən Hub ≥360 kw

Həm rektifier kabineti 1500 v avtobus, həm də 1000 v batareya dəyişdirmə maşını Dövrə SPD ilə paraleldir, 2 kV / μs dik-ön duruşu məhdudlaşdırır Yüksək gücləndiricilər və 1700 v igbt modullarını qorumaq.

Dağlıq ərazidə 4.gro-pv izləyici sistemləri

Tracker motor qidalandırıcıları (1000 v) uzun müddət 1500 v iplə yanaşı qaçır məsafələr; Tracker qovşaq qutusuna quraşdırılmış SPD, maneə törədilmir qoşulmadan iplərə çevrilir və pid və kombiner qutusundan qaçırır İzolyasiya pozulması.

5.Offshore PV Booster platformaları

Topside 1500 V DC kolleksiya paneli, nikel örtüklü mis terminalları anti-duz-sprey örtüyü istifadə olunur. Uzaqdan siqnal vasitəsilə çevrilir Quruda idarəetmə mərkəzinə fiber-optik, real vaxt artan vəziyyətə imkan verir sahildən 40 km monitorinq.

Texniki parametr

Qeyd: T2 kateqoriya SPD ilk növbədə əsas gələn şkaflarda istifadə olunur Dağıtım sistemləri.

Aksesuar cihazı

Uğursuzluq izolyasiya cihazı

Surge qoruyucusu uğursuzluq izolyasiya qorunması cihazı ilə təchiz edilmişdir. Qoruyucu həddindən artıq istiləşmə səbəbindən aşağı düşəndə ​​bu cihaz edə bilər təmin edərkən avtomatik olaraq güc şəbəkəsindən ayırın Göstəriş siqnalı. Qoruyucu normal fəaliyyət göstərəndə göstərici pəncərə yaşıl rəngdədir; Uğursuzluq izolyasiyasından sonra pəncərə qırmızı göstərilir.

Siqnal Uzaqdan Siqnal Cihazı

Qoruyucu, uzaq siqnal kontaktları ilə istehsal edilə bilər. Bu cihaz Normal açıq və normal qapalı kontaktlar dəsti daxildir. Nə vaxt Qoruyucu normal fəaliyyət göstərir, normal qapalı əlaqə ilə məşğuldur. Qoruyucunun bir və ya daha çox modulu uğursuz olarsa, əlaqə arasından keçəcəkdir normal olaraq normal açıq, normal açıq kontaktı aktivləşdirmək üçün normal olaraq bağlandı Arızalı siqnal göndərin.

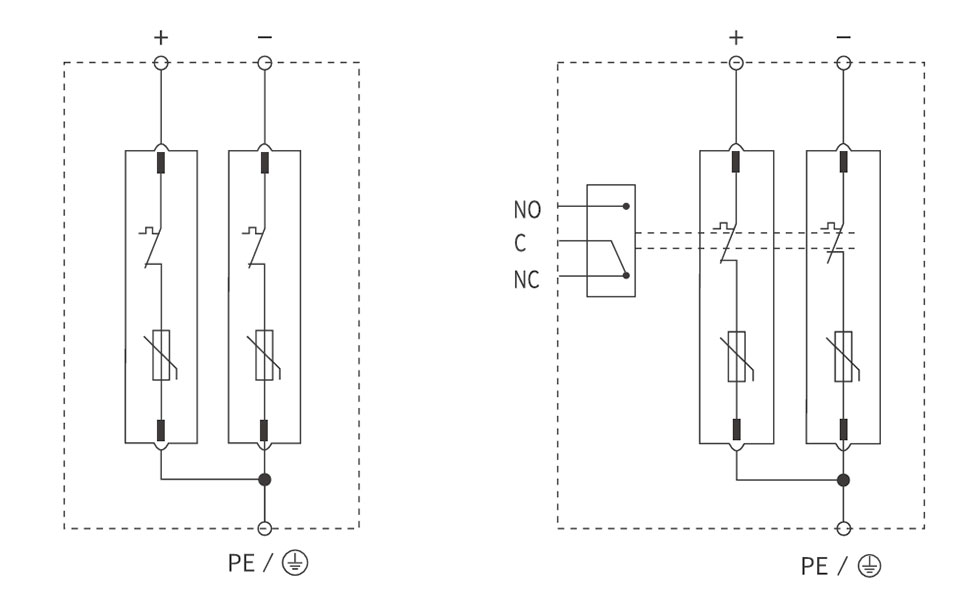

Məftil diaqramı

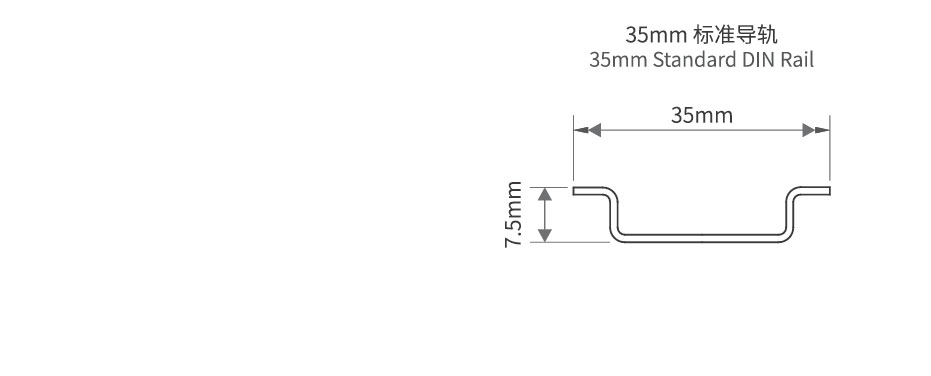

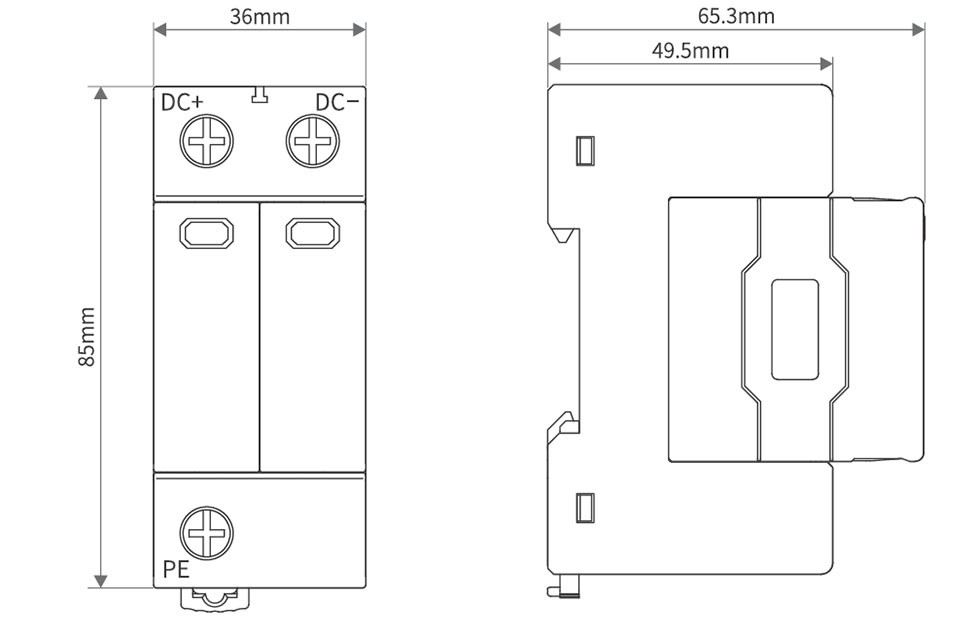

Görünüş və quraşdırma ölçüləri
