Niyə 200-4000A bıçaq açarı yüksək cərəyan elektrik izolyasiyası üçün kritik seçimdir

Xülasə:Etibarlı izolyasiya sənaye paylama, enerji saxlama, fotovoltaik sistemlər, generator qurğuları və digər yüksək cərəyan elektrik tətbiqlərində vacibdir. The200-4000A Bıçaq açarı-dənSoutyaaşağı gərginlikli enerji sistemləri üçün etibarlı keçid və görünən fasilə izolyasiyasını təmin etmək üçün nəzərdə tutulmuşdur. Möhkəm konstruksiyası, müxtəlif cərəyan dərəcələri üçün bıçaq konfiqurasiyaları, qalayla örtülmüş keçirici komponentlər və GB/T 14048.3 və IEC/EN 60947-3 uyğunluğu ilə bu tip bıçaq açarı texniki xidməti asanlaşdırarkən və əməliyyat təhlükəsizliyini yaxşılaşdırarkən tələb olunan elektrik izolyasiya tələblərini dəstəkləyə bilər.

Mündəricat

• 200-4000A bıçaq açarı nədir?
• Yüksək cərəyan izolyasiyası niyə vacibdir?
• 200-4000A Bıçaq Açarının Əsas Xüsusiyyətləri Nələrdir?
• Əsas spesifikasiyalar və konfiqurasiyalar hansılardır?
• 200-4000A Bıçaq Keçiri Harada İstifadə Olunur?
• Doğru Bıçaq Dəmirini Necə Seçmək lazımdır?
• Quraşdırma və Baxım Etibarlılığını Necə Təkmilləşdirə bilərsiniz?
• Tez-tez verilən suallar
• Nəticə

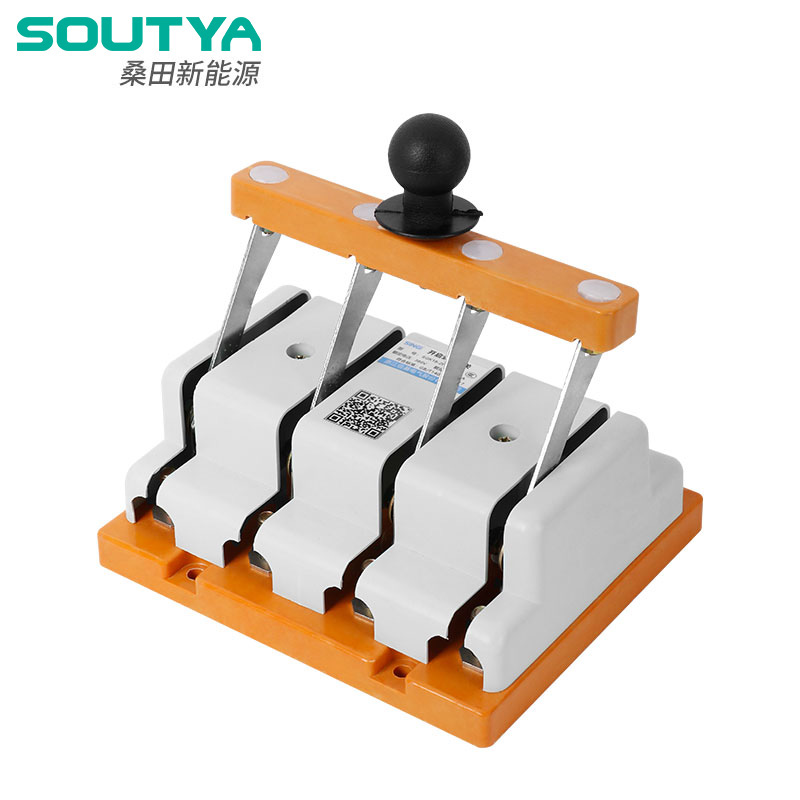

200-4000A bıçaq açarı nədir?

A 200-4000A Bıçaq açarıaşağı gərginlikli elektrik paylama sistemləri üçün nəzərdə tutulmuş yüksək cərəyan kommutasiya və izolyasiya cihazıdır. Əsasən tez-tez işləmək üçün nəzərdə tutulmuş adi idarəetmə açarından fərqli olaraq, bıçaq açarı açıldıqda keçirici komponentlər arasında aydın fiziki ayırma təmin edir. Bu görünən izolyasiya xüsusilə elektrik yoxlaması, texniki xidmət, texniki xidmət və kilidləmə/etiketləmə prosedurları zamanı dəyərli ola bilər.

Soutya tərəfindən təchiz edilən SYK18 seriyası yüksək cərəyan tətbiqlərini əhatə edir və paylama qutularında, idarəetmə panellərində, əsas ayırma mövqelərində, enerji saxlama sistemlərində, fotovoltaik avadanlıqlarda, avtobus bölmələrində və generatorla əlaqəli qurğularda istifadə üçün nəzərdə tutulmuşdur. İstehsalçının dərc etdiyi spesifikasiyalar GB/T 14048.3 və IEC/EN 60947-3-ü müvafiq standartlar kimi müəyyən edir.

Satınalma qrupları üçün bu məhsulun əsas dəyəri sadəcə onun yüksək cari reytinqi deyil. Keçid cərəyan keçirmə qabiliyyətini sadə mexaniki quruluş və görünən qırılma izolyasiyası ilə birləşdirir və onu texniki qulluqçuların aydın şəkildə müəyyən edilə bilən izolyasiya nöqtəsinə ehtiyac duyduğu tətbiqlər üçün uyğun edir.

Yüksək cərəyan izolyasiyası niyə vacibdir?

Elektrik sistemləri böyüdükcə, yanlış izolyasiya prosedurunun nəticələri də daha ciddi olur. Sənaye obyektləri, batareya enerjisi saxlama sistemləri, PV qurğuları və generator sistemləri əhəmiyyətli iş cərəyanlarını əhatə edə bilər. Düzgün seçilmiş izolyasiya cihazı təmir işləri başlamazdan əvvəl idarə olunan ayırma nöqtəsi yaratmağa kömək edir.

Yüksək cərəyanlı bıçaq açarı bir neçə praktik fayda təmin edə bilər:

• Aydın izolyasiya:Bıçağın fiziki mövqeyi asanlıqla tanınan açıq vəziyyəti təmin edir.
• Baxım dəstəyi:Xüsusi ayırma nöqtəsi planlaşdırılan xidmət prosedurlarını sadələşdirə bilər.
• Yüksək cərəyan uyğunluğu:Modellər quraşdırmanın mövcud tələblərinə uyğun olaraq seçilə bilər.
• Mexanik sadəlik:Əsas əməliyyat mexanizmi mürəkkəb elektron idarəetmə sistemlərindən asılılığı azalda bilər.
• Sistem inteqrasiyası:Bıçaq açarları paylayıcı şkaflara, avtobus sistemlərinə, ESS avadanlıqlarına və generator tətbiqlərinə daxil edilə bilər.

Məsələn, Soutya, PCS bağlandıqdan sonra görünən izolyasiya boşluğu yaratmaq üçün açarın əsas açardan sonra quraşdırıla biləcəyi 0,4 kV-luq enerji saxlama şkaflarında tətbiqləri təsvir edir.

200-4000A Bıçaq Açarının Əsas Xüsusiyyətləri Nələrdir?

Yüksək cərəyanlı bıçaq açarının performansı onun nominal amperindən daha çox asılıdır. Kontakt quruluşu, təzyiq, keçirici materiallar, mexaniki konfiqurasiya və quraşdırma şərtləri uzunmüddətli etibarlılığa təsir göstərir.

1. Müxtəlif Bıçaq Konfiqurasiyaları

Soutya-nın məhsul məlumatlarına görə, 200A və 400A versiyalarında tək bıçaqlar, 600A, 1000A və 1500A versiyaları isə ikili bıçaqlardan istifadə edir. Bu konfiqurasiya keçirici strukturu müxtəlif cərəyan səviyyələrinə və mexaniki tələblərə uyğunlaşdırmağa imkan verir.

2. Təkmilləşdirilmiş kontakt təzyiqi

Kontakt təzyiqini saxlamağa kömək etmək üçün bıçaqların hər iki tərəfində yarpaq yayları quraşdırılmışdır. Sabit kontakt təzyiqi vacibdir, çünki zəif təmas müqaviməti artıra, istilik əmələ gətirə və elektrik etibarlılığını azalda bilər.

3. Qalayla örtülmüş keçirici komponentlər

Bıçaqlar, birləşdirici lövhələr və kontaktlar qalay örtüklüdür. Bu səth müalicəsi tələbkar elektrik mühitlərində xüsusilə aktual olan tel birləşmələrinin səthinin qorunmasını və təmas performansını yaxşılaşdırmaq üçün nəzərdə tutulub.

4. Visible-break izolyasiyası

Bıçaq açarının ən praktik üstünlüklərindən biri keçirici yolun ayrıldığını vizual olaraq təsdiqləmək qabiliyyətidir. Bu xüsusiyyət texniki qulluqçuların açıq-aşkar fiziki təcrid göstəricisinə ehtiyac duyduqları hallarda xüsusilə faydalıdır.

5. Yüksək Cari Dizayn Elastikliyi

Daha böyük qurğular üçün cari reytinqlər minlərlə amperə qədər uzana bilər. Bu, məhsul kateqoriyasını yüksək tutumlu şin sistemlərinə, böyük enerji saxlama avadanlığına, kommunal infrastruktura və generator tətbiqlərinə uyğun edir.

Əsas spesifikasiyalar və konfiqurasiyalar hansılardır?

Qiymətləndirərkən a200-4000A Bıçaq açarı, alıcılar yalnız maksimum cərəyan sayına əsaslanan modeli seçməkdənsə, elektrik reytinqini, bıçaq düzümü, nəzərdə tutulan tətbiqi, quraşdırma mövqeyini və tətbiq olunan standartları müqayisə etməlidirlər.

Dərc edilmiş məhsul səhifəsində 4000A-a qədər hər bir reytinq üçün hər ətraflı elektrik parametrləri təmin edilmədiyi üçün alıcılar istehsal sifarişi verməzdən əvvəl tələb olunan cərəyan, gərginlik, dirəklərin təşkili, quraşdırma metodu və tətbiq üçün dəqiq texniki məlumat cədvəlini tələb etməlidirlər.

200-4000A Bıçaq Keçiri Harada İstifadə Olunur?

Geniş cərəyan diapazonu bu tip açarı çoxsaylı yüksək cərəyanlı elektrik tətbiqləri üçün uyğun edir. Soutya xüsusi olaraq bir neçə təmsilçi ssenarini müəyyənləşdirir.

Sənaye Enerji Saxlama Sistemləri

Sənaye ESS şkaflarında, bıçaq açarı əsas açardan sonra görünən qırılma izolyasiya nöqtəsi kimi xidmət edə bilər. Bu, texniki işçilərə texniki xidmət zamanı aydın şəkildə müəyyən edilə bilən ayırma nöqtəsi yaratmağa imkan verir.

Aşağı gərginlikli avtobus bölməsinin izolyasiyası

2000A, 2500A və 3150A kimi böyük cərəyanlı versiyalar şin bağlayıcı izolyasiya tətbiqləri üçün istifadə edilə bilər. Soutya bu konfiqurasiyaları mexaniki izolyasiyanın vacib olduğu aşağı gərginlikli avtobus bölməsi tətbiqləri üçün uyğun olaraq təsvir edir.

PV Combiner Box Tətbiqləri

Fotovoltaik sistemlərdə DC izolyasiyası üçün xüsusi konfiqurasiyalardan istifadə edilə bilər. Bununla belə, PV mühitində istifadə edildikdə, keçid sistem gərginliyi, DC keçid tələbləri, qövs xüsusiyyətləri və tətbiq olunan standartlar üçün xüsusi olaraq seçilməlidir.

Generator və Kommunal İzolyasiya

Bıçaq açarları həmçinin generator tətbiqlərində avtomatik ötürmə açarı avadanlığının yuxarı hissəsində yerləşdirilə bilər. Fiziki təcrid nöqtəsi baxım əməliyyatları zamanı gözlənilməz geri beslemenin qarşısını almağa kömək edə bilər. Soutya bir tətbiq nümunəsi kimi generator sistemləri üçün 3150A konfiqurasiyasını müəyyən edir.

Doğru Bıçaq Dəmirini Necə Seçmək lazımdır?

Mühəndislik və satınalma qrupları üçün düzgün modeli seçmək sistem səviyyəsində qiymətləndirmə tələb edir. Aşağıdakı amilləri nəzərə alın:

1. Nominal cərəyan:Davamlı əməliyyat cərəyanını və tələb olunan dizayn marjasını təyin edin.
2. AC və ya DC tətbiqi:Seçilmiş konfiqurasiyanın nəzərdə tutulan cərəyan növü və gərginliyi üçün xüsusi olaraq uyğun olub olmadığını təsdiqləyin.
3. Gərginlik reytinqi:Sistemin faktiki gərginliyi ilə uyğunluğu yoxlayın.
4. Qısaqapanmaya davamlılıq tələbləri:Gələcək nasazlıq cərəyanını və tələb olunan dayanma müddətini qiymətləndirin.
5. Bıçaq konfiqurasiyası:Tək və ya cüt bıçaqlı tənzimləmənin uyğun olub olmadığını təsdiqləyin.
6. Quraşdırma ölçüləri:Şkaf yerini, şin tənzimləməsini, terminalları və işləmə girişini yoxlayın.
7. Əməliyyat üsulu:Dəstəyin yerini, ön əməliyyatı, kilidləmə və kilidləmə/etiketləmə tələblərini nəzərdən keçirin.
8. Standartlar və sertifikatlaşdırma:Təyinat bazarının və layihənin tələb etdiyi standartlara uyğunluğu təsdiqləyin.

Bıçaq açarını elektrik açarından ayırmaq da vacibdir. Bıçaq açarı ilk növbədə keçid və izolyasiya funksiyaları üçün seçilir və avtomatik olaraq həddindən artıq cərəyandan və ya qısaqapanmadan qorunma əvəzi hesab edilməməlidir. Sistem dizaynerləri onu müvafiq yuxarı və aşağı axın qoruyucu qurğularla əlaqələndirməlidirlər.

Quraşdırma və Baxım Etibarlılığını Necə Təkmilləşdirə bilərsiniz?

Düzgün quraşdırılmadıqda və ya lazımi səviyyədə saxlanmadıqda, hətta möhkəm bıçaq açarı da pis işləyə bilər. Elektrik mühəndisləri və texniki xidmət qrupları istehsalçının quraşdırma təlimatlarına və qüvvədə olan elektrik təhlükəsizliyi qaydalarına əməl etməlidir.

• Keçid reytinqinin faktiki sistem tələblərinə uyğun olduğunu yoxlayın.
• İstehsalçının müəyyən etdiyi tələblərə uyğun olaraq bütün birləşmələrin düzgün şəkildə bərkidilməsini təmin edin.
• Kontakt səthlərini çirklənmə, oksidləşmə, həddindən artıq istiləşmə və ya anormal aşınma üçün vaxtaşırı yoxlayın.
• Əməliyyat mexanizminin həddindən artıq müqavimət olmadan rəvan hərəkət etdiyini yoxlayın.
• Adekvat boşluqları qoruyun və enerjili komponentlərlə təsadüfən təmasın qarşısını alın.
• Baxım zamanı müvafiq kilidləmə/etiketləmə prosedurlarından istifadə edin.
• Heç vaxt açarı müəyyən edilmiş elektrik dərəcəsi və ya tətbiq şərtləri xaricində işlətməyin.

Kritik qurğular üçün vaxtaşırı yoxlama sahənin profilaktik texniki xidmət proqramına daxil edilməlidir. Hər hansı anormal temperatur artımı, rəngin dəyişməsi, zədələnmiş izolyasiya, boş birləşmə və ya mexaniki deformasiya ixtisaslı işçilər tərəfindən araşdırılmalıdır.

Tez-tez verilən suallar

200-4000A Bıçaq açarı üçün hansı cari reytinqlər mövcuddur?

Məhsul seriyası geniş 200-4000A diapazonunu əhatə edir. Dərc olunmuş səhifə xüsusi olaraq 200A və 400A üçün tək qanadlı konfiqurasiyaları və 600A, 1000A və 1500A üçün ikili bıçaqlı konfiqurasiyaları müəyyənləşdirir. Daha yüksək cari tələblər üçün alıcılar dəqiq modeli və konfiqurasiyanı istehsalçı ilə təsdiqləməlidirlər.

SYK18 bıçaq açarı hansı standartlara uyğundur?

Soutya bildirir ki, SYK18 seriyası GB/T 14048.3 və IEC/EN 60947-3 standartlarına uyğun olaraq hazırlanıb. Layihəyə aid sertifikatlaşdırma və uyğunluq tələbləri hələ də satınalmadan əvvəl təsdiqlənməlidir.

Bıçaq açarı elektrik açarını əvəz edə bilərmi?

Ümumiyyətlə yox. Bıçaq açarı əsasən keçid və izolyasiya üçün nəzərdə tutulub. Devre açarları həddindən artıq yüklənmə və qısaqapanma şəraitinin kəsilməsi kimi qoruyucu funksiyaları təmin edir. İki cihaz koordinasiya edilmiş elektrik mühafizə sisteminin bir hissəsi kimi birlikdə işləyə bilər.

Yüksək cərəyanlı bıçaq açarı adətən harada quraşdırılır?

Tipik tətbiqlərə sənaye ESS şkafları, aşağı gərginlikli avtobus bölmələri, PV elektrik avadanlıqları, paylayıcı qutular, idarəetmə panelləri, generator sistemləri və əsas ayırma mövqeləri daxildir.

200-4000A bıçaq açarı almadan əvvəl nəyi təsdiq etməliyəm?

Nominal cərəyanı, iş gərginliyini, AC/DC tətbiqini, dirəklərin düzülməsini, qısaqapanmaya tab gətirmə tələbini, quraşdırma ölçülərini, qoşulma üsulunu, iş mexanizmini, standartları və hər hansı layihəyə xas sertifikatlaşdırma tələblərini təsdiq edin.

Nəticə

The200-4000A Bıçaq açarıetibarlı mexaniki əməliyyat və aydın texniki ayırmanın vacib olduğu yüksək cərəyanlı keçid və görünən elektrik izolyasiyası üçün praktik həlldir. Soutya-nın SYK18 seriyası çoxsaylı cərəyan konfiqurasiyalarını, yarpaq-yay kontakt təzyiqini, qalay örtüklü keçirici komponentləri və sənaye ESS, PV sistemləri, aşağı gərginlikli avtobus bölmələri və generator qurğularını əhatə edən tətbiqləri birləşdirir. Mühəndislər və satınalma mütəxəssisləri üçün düzgün modeli seçmək həmişə layihənin faktiki elektrik parametrləri və təhlükəsizlik tələbləri ilə başlamalıdır.

Əgər sənaye, kommersiya, PV, ESS və ya generator layihəsi üçün etibarlı yüksək cərəyanlı izolyasiya həlli axtarırsınızsa,bizimlə əlaqə saxlayıntələb olunan cari reytinqinizi, gərginliyi, konfiqurasiyanı, tətbiq şərtlərini və texniki xüsusiyyətləri müzakirə etmək. Soutya elektrik sisteminiz üçün uyğun bıçaq açarı həllini qiymətləndirməyə kömək edə bilər və satınalma tələbləriniz üçün peşəkar dəstək göstərə bilər.
