1000V DC Combiner qutusu 2-də 1-də MCB tipində

Çin tərəfindən təchiz edilmiş 1-ci MCB tipli 1000V DC Combiner Box 2 İstehsalçı Zhejiang Soutya Yeni Enerji MMC, 1000 V DC fotovoltaikdir Yığcam, yüksək performanslı açıq xidmət üçün qurulmuş simli məclis bölməsi. UB-sabitləşdirilmiş polikarbonatdan və ip65-ə möhürlənmiş və möhürlənmişdir Daxili komponentləri toz, nəm və uzadılmış günəşdən qoruyur məruz qalma. İçəridə, dörd DC sigorta sahibləri üçün həddindən artıq qorunma təmin edir İki giriş simli, bir sinif ii DC Surge qoruyucu cihaz (SPD) sıxacları keçər və tək iki dirəkli DC miniatür dövrə açarı (MCB) Həm yüklə yandırma, həm də qısa dövrə izolyasiyasını verir. Fabrik-əvvəlcədən simli Pozitiv, mənfi və PE avtobuslar aşağı nöqsansız avadanlıq təmin edir bağlama, 2-də 1-də konfiqurasiya kiçik bir kabel açır dam və ya üçlü simli sub-seriallar. Dizayn təhlükəsiz, görünən fasilə təklif edir Baxım izolyasiyası və A daxilində zəruri sətir səviyyəsi qorunması Space-qurtaran, divar mount izi.

Texniki parametr

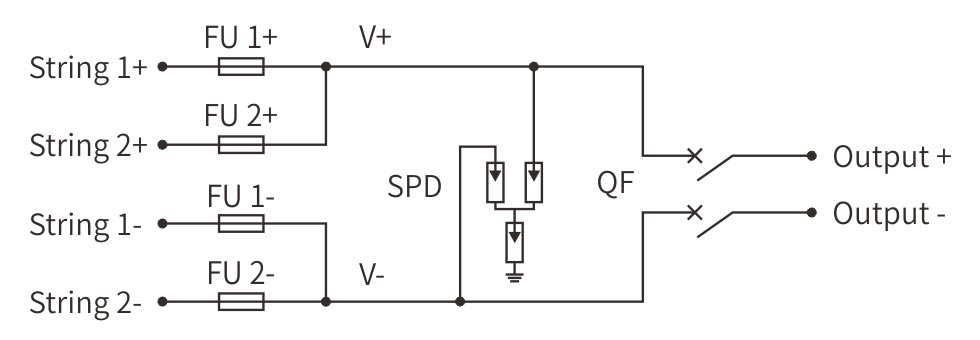

Məftil diaqramı

Tətbiq ssenariləri

1.PV simli konsolidasiya - kiçik dam örtüyü

Modulların altında və ya parapet divarlarında quraşdırılmış, qutu iki pv simləri birləşdirir tək bir DC çıxışına. Dörd qoruyucu sahibi fərdi simli təmin edir həddindən artıq qorunma, Sinifi II SPD-nin induksiya edildiyi halda yaxınlıqdakı ildırım fəaliyyəti. Ön işləyən bir MCB görünən fasilə verir inverter baxım və ya dam zamanı təhlükəsiz kilidləmə tətbiqinə imkan verən təcrid müdaxilələr.

2.Aküldür DC bəsləyiciləri - suvarma və heyvandarlıq sistemləri

Nasos evlərində və ya anbar loftsində divar quraşdırılmış, vahid suallar günəş yaranmışdır Fırçasız nasoslar və süd avadanlıqlarına qədər DC. IP66 Sızdırmazlıq taxıl istisna edir Toz və yüksək təzyiq yuyulma suyu və inteqrasiya olunmuş MCB sürətli icazə verir Mövsümi avadanlıq yoxlanılmadan və ya kəmər dəyişdirilməsindən əvvəl bağlayın.

3.Remote Telekom Sığınacaqları - Kritik Rabitə Gücü

Qüllə birləşmələri içərisində yerləşdirilmiş, kombinator, güc verən DC Busbars'ı bəsləyir Radio rəhbərləri və batareya bankları. SPD qoruyucuları həssas RF elektronikası keçici həddindən artıq gərginliklərə qarşı, MCB yerli ayırma rolunu oynayır Qala torpaqlarının ölçmələri və ya düzəlişçi mübadiləsi aparan texniki işçilər üçün.

4.SideUdici klaster serialları - Mənzil bloku PV filialları

Meter şkafları və ya çardaq trussesi, akkumulyasiya konsolidasiya edir Paylaşılan inverter istifadəsi üçün iki modul simləri. Yanğından çıxan polikarbonat və Simli səviyyəli, məskunlaşmış binalarda və MCB verir Fövqəladə hallarda a ərzində DC tərəfini təcrid etmək üçün bir etiketli bir nöqtə Yanğın hadisəsi.

5.Səncə mikro grid düyünləri - ehtiyat və pik təraş sxemləri

Flanş-skidlərə quraşdırılmış, forklift şarj cihazları və ya PLC rafları olan cütlüklər, Qutu günəş girişi 15 kVt-i idarə edir. İkiqat simli qabiliyyəti uyğun gəlir Peak-Təraş Tələb Profilləri və SPD + MCB cüt qalxanları Hər iki şəbəkə tırmanıştasından və inverter kommutasiya səs-küyündən həssas sürücülər.
