1,2 MVt-lıq Damüstü Günəş Enerjisi Layihəsi Şəbəkə Bağlantısı Müddətini 35% necə kəsdi

Müştəri fonu

İspaniyanın Saraqosa şəhərində orta ölçülü içki istehsalçısı ildə 2,8 GVt/saat elektrik enerjisi istehlak edən iki qablaşdırma xətti və avtomatlaşdırılmış anbar fəaliyyət göstərir. Artan enerji xərcləri və korporativ davamlılıq hədəfləri şirkəti illik istehlakın 35%-ni əhatə edəcək 1,2 MVt gücündə damüstü fotovoltaik sistemi quraşdırmağa məcbur etdi. Zavodun mövcud elektrik infrastrukturu əlavə keçid qurğuları üçün məhdud yer təmin etdi və yerli paylayıcı şəbəkə operatoru vahid, inteqrasiya olunmuş şəbəkəyə qoşulma nöqtəsini tapşırdı.

Obyekt hansı çətinliklərlə üzləşdi?

Layihə qrupu müəyyən etdi ki, şəbəkəyə qoşulma nöqtəsinin ayrı-ayrı komponentlərdən yığılması qarşısı alına bilən mürəkkəblik yaradır. Müxtəlif təchizatçılardan ümumi təyinatlı AC açarı, müstəqil sayğac paneli, rabitə şlüzü və həddindən artıq gərginlik qoruyucusu təyin edilmişdir. Hər bir cihaz öz qutusu, kabel tələbləri və texniki məlumat vərəqi ilə gəldi. İnteqrasiyanın olmaması elektrik otağının planının iki dəfə yenidən nəzərdən keçirilməsini nəzərdə tuturdu və kommunal xidmətin rəyçisi dizaynı IEC 60364-7-712 izolyasiya və həddindən artıq gərginlik tələblərinə cavab vermədiyi üçün iki dəfə rədd etdi. Səkkiz həftəlik qrafik itirildi və yenidən mühəndislik və əlavə aksessuarlar üçün təxmini xərclər 18% artdı.

Maliyyə təsiri birbaşa idi. Gecikmə günəş stansiyasının qoşulmasını iki ay təxirə saldı, bu da şirkətin günəş enerjisindən istifadə etmək əvəzinə həmin dövr üçün şəbəkə elektrik tariflərini ödəməyə davam etməsi demək idi. EPC müqaviləsindəki cərimə bəndi avadanlıqla bağlı problemi həll etmək üçün əlavə təzyiq göstərdi.

Komanda Niyə Soutya PV Şəbəkə ilə Əlaqəli Şkafı Seçdi?

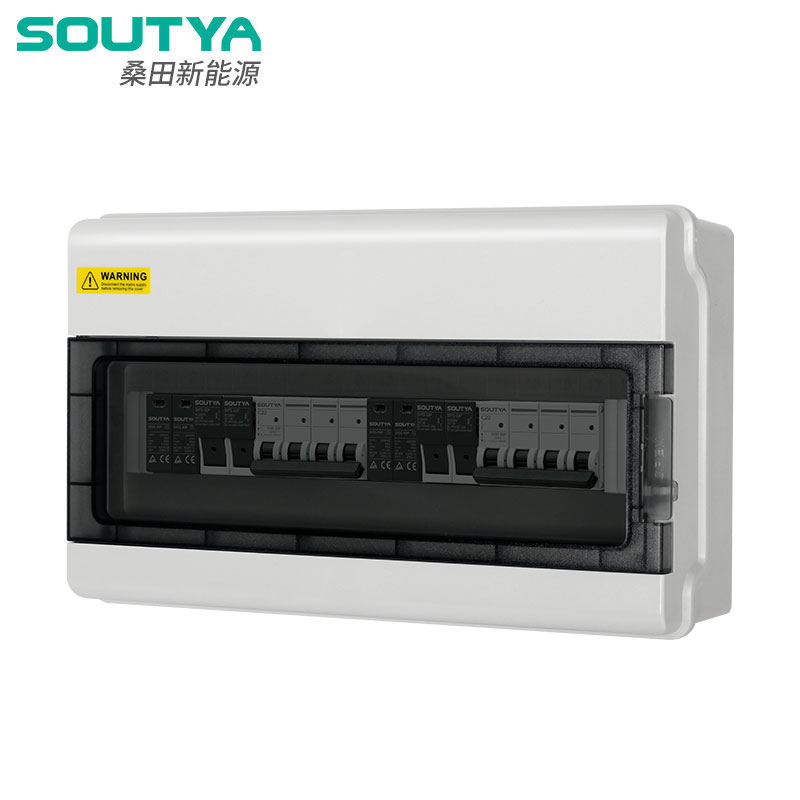

Üç alternativi qiymətləndirdikdən sonra mühəndislik qrupu Soutya PV Şəbəkə ilə əlaqəli kabineti seçdi. Bölmə AC dövrə mühafizəsini, 2-ci tip dalğalanmadan mühafizəni, enerjinin dəqiq ölçülməsini və uzaqdan idarəetmə interfeysini əvvəlcədən yığılmış tək korpusda birləşdirir. O, zavodda sınaqdan keçirilmişdir, kommunal yarımstansiyanın parametrlərinə uyğun elan edilmiş qısaqapanma reytinqinə malikdir və görünən kilidlənə bilən ayırıcı açarı ehtiva edir. Bu xüsusiyyətlər xüsusi mühəndislik olmadan yerli təhlükəsizlik yoxlamasını qane etdi.

Əsas qərar amili uyğunluq sənədləri idi. Şkaf fotovoltaik massivlərin qorunması üçün IEC 62548 və aşağı gərginlikli qurğular üçün IEC 60364-7-712 standartlarına uyğunlaşdırılmaq üçün nəzərdə tutulmuşdur. İstehsalçı tam uyğunluq bəyannaməsini və sınaq hesabatlarını təqdim edərək, mühəndis qrupuna əlavə növ sınaqları və ya hesablamalar aparmadan qoşulma ərizəsini təqdim etməyə imkan verdi. Bu, növbəti imtina riskini azaldıb və daxili yoxlama dövrünü qısaldıb.

Nazirlər Kabineti necə həyata keçirildi?

Avadanlıq yenidən işlənmiş layihə cədvəlinin üçüncü həftəsində sifariş edilmişdir. Çindəki Souya fabrikindən çatdırılma üç həftə çəkdi. Yerli elektrik podratçısı tərəfindən quraşdırma bir gün çəkdi, iki Soutya texniki işçisi yerində nəzarət edirdi. Şkaf mövcud aşağı gərginlikli paylayıcı lövhənin yanında beton yastıq üzərində quraşdırılmışdır. DC tərəfi 120 metrlik kabel vasitəsilə simli birləşdiriciyə qoşulmuşdu və AC çıxışı kommunal transformatora qoşulmuşdur. Rabitə keçidi ayrıca protokol çeviricisinə ehtiyac olmadan zavodun SCADA sistemi ilə qoşalaşmışdır.

İstifadəyə verilmə zamanı kommunal xidmətin sayğacların sınaq qrupu ölçmə cərəyanı transformatorunun nisbəti ilə qoşulmuş yük arasında uyğunsuzluğu müəyyən edib. Soutya sahə mühəndisləri iki saat ərzində kabinetin daxili parametrlərini düzəltdi və ölçmə dəqiqliyini yenidən təsdiqlədi. Bu sürətli cavab, layihəyə ən azı iki həftə əlavə edən ikinci icazənin yenidən təqdim edilməsinin qarşısını aldı.

Hansı Kəmiyyətli Nəticələr İzlənildi?

Qoşulduqdan 9 ay sonra sistemdə heç bir planlaşdırılmamış kəsilmə baş verməyib. Şəbəkəyə qoşulma təsdiq prosesi 35% azalma ilə 14 həftədən 9 həftəyə düşdü. Şəbəkəyə qoşulma nöqtəsi üçün ümumi quraşdırılmış xərc 18,500 ABŞ dolları təşkil edib, ilkin ayrı-ayrı komponentlər üzrə təxmin edilən 23,000 ABŞ dolları ilə müqayisədə, 19,5% qənaət. İnteqrasiya edilmiş məlumat interfeysi ayrıca şlüzdən imtina edərək, əlavə olaraq 600 dollara aparat və 300 dollar əmək sərf etdi. Enerjinin ölçülməsinin dəqiqliyi 0,2% səviyyəsində təsdiqləndi və bu, zavoda enerji idarəetmə hesabatları üçün etibarlı məlumat verdi. Sistem 99,9% iş vaxtını qeyd etdi, dörd saatlıq bir planlaşdırılmış texniki fasilə ilə.

Daha qısa təsdiq dövrü layihənin pul vəsaitlərinin hərəkətini də artırdı. Günəş stansiyası proqnozlaşdırılandan üç ay əvvəl istehsal etməyə başladı və bu, əvvəlki mühəndislik xərclərini kompensasiya edən gəliri əlavə etdi. Zavodun enerji meneceri indi kabinetin məlumat çıxışından aylıq davamlılıq hesabatında istifadə edir.

Müştəri rəyi

"Soutya kabinetinə keçid icazə prosesinin ən çətin hissəsini aradan qaldırdı. Bölmə təsdiqlənməyə hazır idi və quraşdırıcı bizi ilk dizaynımızdan iki ay tez kommunal yoxlamadan keçirdi. Bütün şəbəkə bağlantısı üçün bir monitorinq edilmiş cihazın olması texniki xidmət komandamız üçün də dəyərlidir." - Carlos Méndez, Obyektlər Meneceri

Dərslər və Tövsiyələr

Bu layihədən üç praktiki nəticə ortaya çıxır. Birincisi, kommunal proqramla şəbəkə bağlantısı müzakirələrinə erkən başlayın və xüsusi panel hazırlamazdan əvvəl inteqrasiya olunmuş kabinetin məqbul olub-olmadığını təsdiqləyin. İkincisi, IEC 60364-7-712 və IEC 62548 kimi beynəlxalq standartlara sənədləşdirilmiş uyğunluğu olan avadanlığı seçin. Üçüncüsü, istehsalçıdan yerində istismara dəstək verməsini xahiş edin; interfeys problemləri kommunal təftiş mərhələsində üzə çıxır və texniki cavab uzun müddət təkrar göndərilmənin qarşısını ala bilər.

Layihə təkrar olunarsa, mühəndis qrupu dizayn təqdim olunana qədər gözləmək əvəzinə, kommunal xidmətin texniki rəyçilərini avadanlıq seçimi mərhələsinə cəlb edərdi. Əvvəlki iştirak ilk uyğunsuzluq hesabatından tamamilə yayına bilərdi.

Müvafiq Sənaye Standartları:IEC 60364-7-712:2017 (Aşağı gərginlikli elektrik qurğuları — Günəş PV enerji təchizatı sistemləri), IEC 62548:2016 (Fotovoltaik massivlər — Dizayn tələbləri).
